12,7mm ultrabay adaptér pro pevný disk (živé představeni)Profi

12,7mm ultrabay adaptér pro pevný disk (živé představeni)

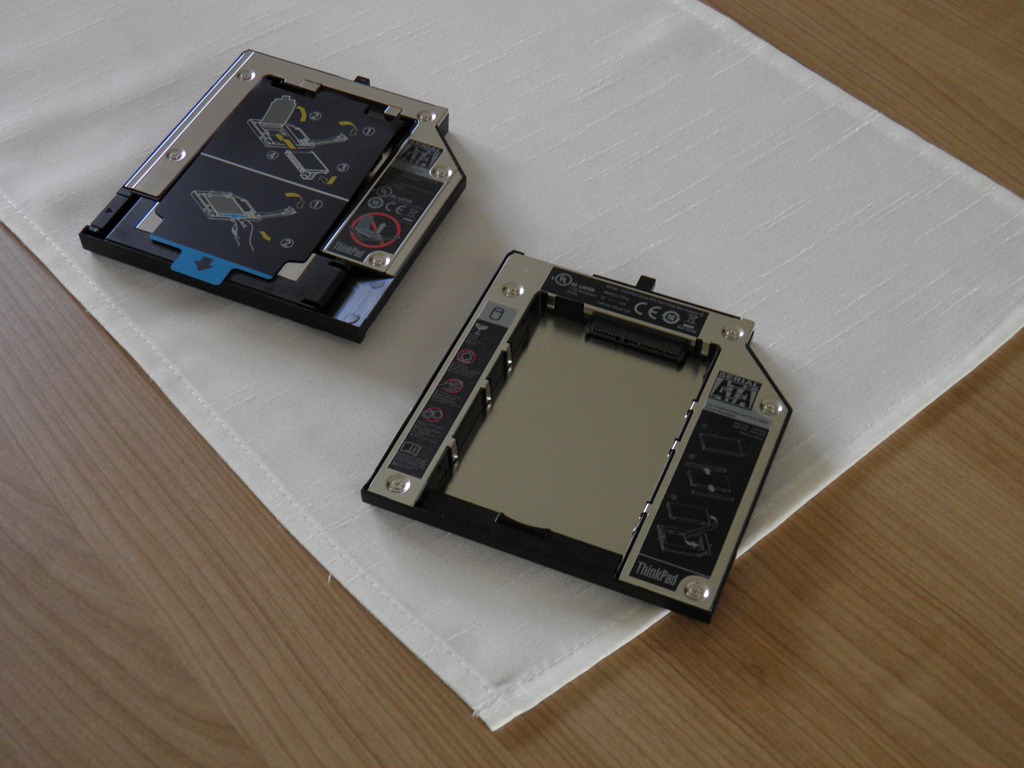

Lenovo pro ThinkPady s UltraBay šachtou konečně po letech vydalo vedle tenkého (slim) adaptéru na pevný disk také jeho “silnou” verzi s 12,7 mm na výšku pro běžné modely řad T a W. Mimo větší tloušťky se adaptér dočkal také celkového vylepšení, ať už v oblasti uchycení samotného disku, tak celkového odhlučnění. Dnes se na adaptér podíváme a srovnáme ho se (starší) slim verzí.

ThinkPady jsou – vedle jiných věcí – známé svou univerzální šachtou UltraBay. Ačkoliv se i její možnosti a využití postupem času zredukovaly (ovšem nelze tak úplně říct, že z nesprávných důvodů), stále má šachta svůj nesporný smysl a význam a zůstává stále několik funkcí, které využívá velká spousta uživatelů černých notebooků.

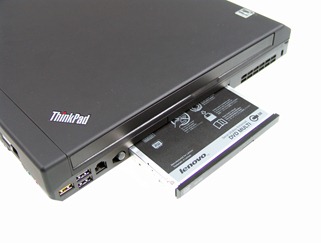

UltraBay je v základu klasická šachta pro optickou mechaniku, kterou najdeme ve všech noteboocích. Nicméně díky speciálnímu mechanizmu a vyvedeným konektorům ji můžeme využít i pro osazení dalšího příslušenství a doplňků, nejenom DVD mechaniky. V běžných ThinkPadech (řady T, X či W) do jejích útrob vložíme optickou mechaniku (CD, DVD, Blu-ray), adaptér na další pevný disk (do adaptéru vložíme běžný 2,5″ notebookový pevný disk či SSD, můžeme tak dosáhnout až třídiskové konfigurace i ve 14″ notebooku: hlavní vnitřní disk + mSATA + UltraBay), nebo prostě plastovou záslepku pro snížení hmotnosti notebooku. “Slim” modely řady T (tedy T400s a nástupci) podobně jako X300/X301 pojmou do šachty přídavnou baterii pro téměř dvojnásobnou výdrž.

Tip: Porovnání ThinkPadů T420 a T420s. & Přechod z T410 na T420s.

Od generace ThinkPadů z roku 2010 si konektor pro přídavnou baterii v šachtě UltraBay zachovaly pouze “eskové” modely řady T proto, že nově dostaly možnost použít připínatelnou Slice baterii, která je větší, a tak má neporovnatelně větší kapacitu, přídavnou výdrž, ale také poměr ceny ku přidané výdrži. Slice baterie není pro tenké modely dostupná, a tak se zde konektory pro UltraBay tříčlánek ponechaly.

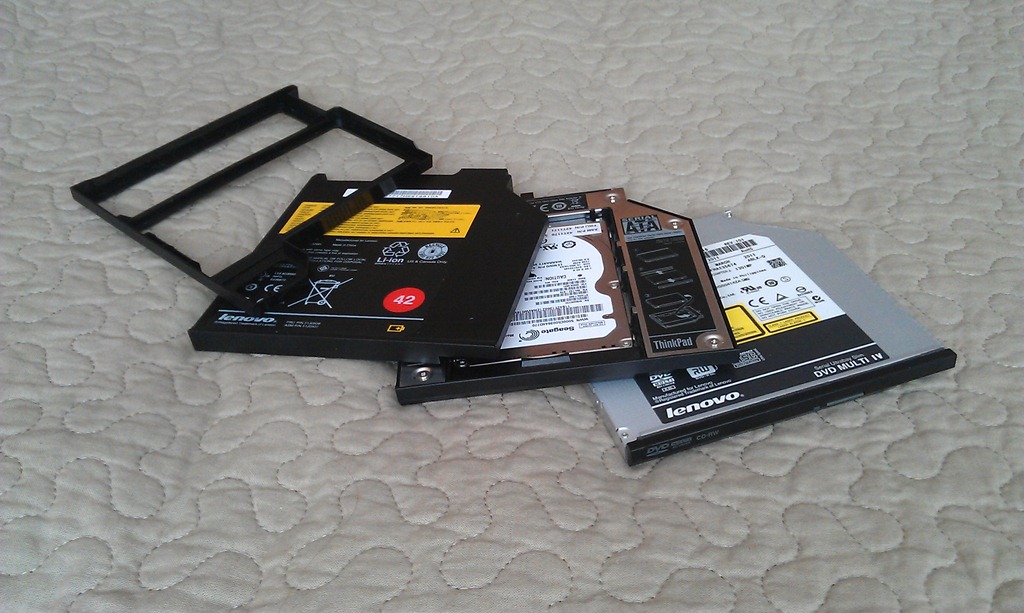

UltraBay příslušenství: záslepka, baterie, adaptér na pevný disk, optická mechanika

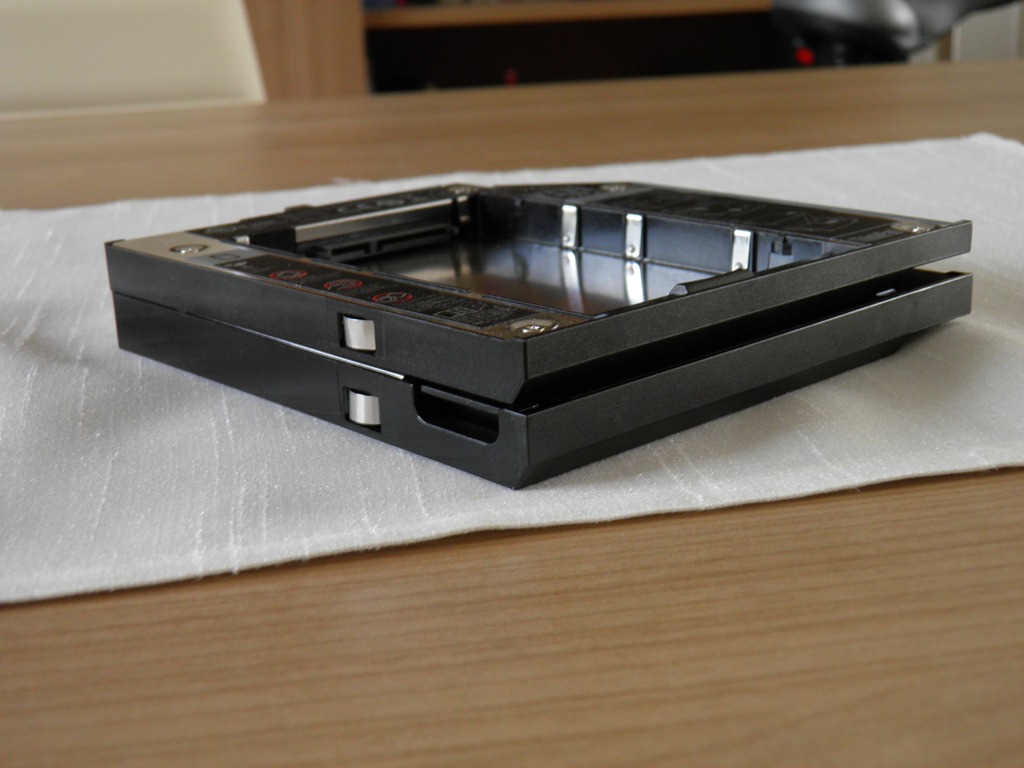

Šachta UltraBay je k dispozici ve dvou velikostech dle tloušťky notebooku: běžné ThinkPady, tedy řady T a W, již všechny přešly na silnější (a klasický) 12,7mm rozměr (nazývaný “UltraBay Enhanced”), zatímco ultramobilní “slim” T a X si ponechaly tenčí 9,5mm šachtu (“UltraBay Slim”). Obecně platí, že tenké příslušenství vložíme do silnější šachty (s několikamilimetrovou škvírou), ale naopak samozřejmě kvůli rozměrům ne.

Geneze UltraBay adaptérů

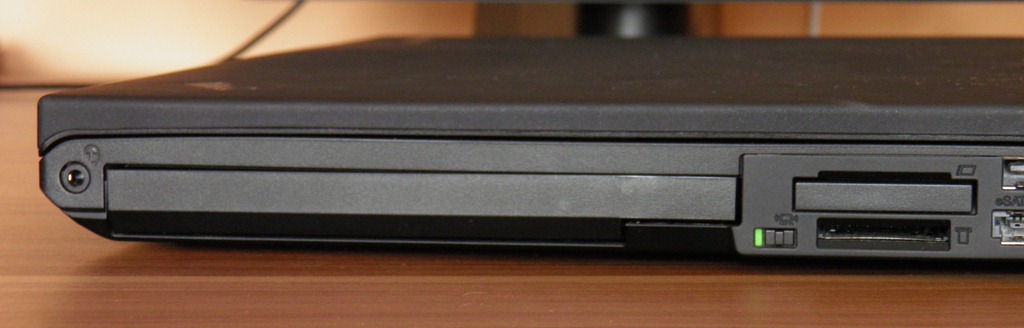

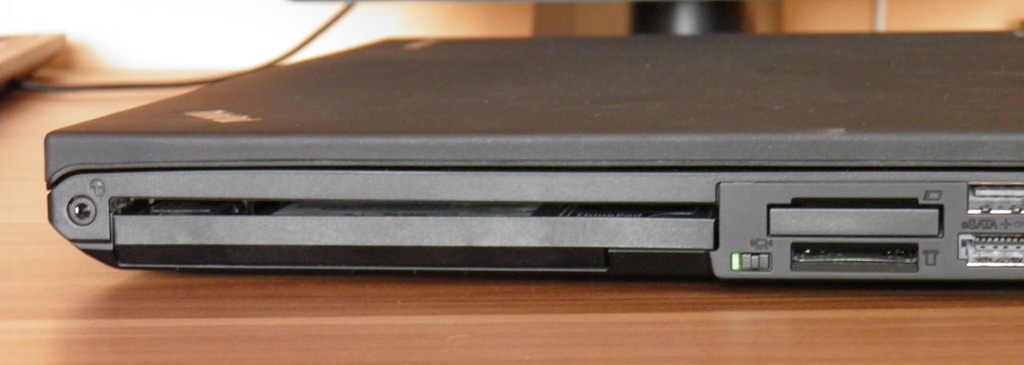

Přestože tenký adaptér pro pevný disk do UltraBay je jako oficiální příslušenství dostupný už roky, silnější verze z nepochopitelných důvodů ne na ne přijít na svět. Uživatelé tak buď používali oficiální adaptér i v silných šachtách, za což byli odměněni nevzhlednou štěrbinou v boku notebooku, ačkoliv na funkčnost samozřejmě neměla vliv, nebo zakoupili neoficiální (a mnohem levnější) adaptér plné velikosti.

Celkem asi i dokážu pochopit důvody, které k tomu Lenovo vedly: slim adaptér je možné vložit do jakéhokoliv ThinkPadu s UltraBay, navíc až do roku 2011 spíše větší množství ThinkPadů používalo slim šachtu. Nicméně teď už se tenká UltraBay nachází skutečně jen na slim verzích řady T a v šachtě UltraBase u modelů řady X. Na druhou stranu jsem nikdy nechápal, proč Lenovo nevyrobilo univerzální adaptér s nacvakávacím horním 3mm rámečkem, který by vyřešil veškeré problémy.

12,7mm UltraBay adaptér pro pevný disk

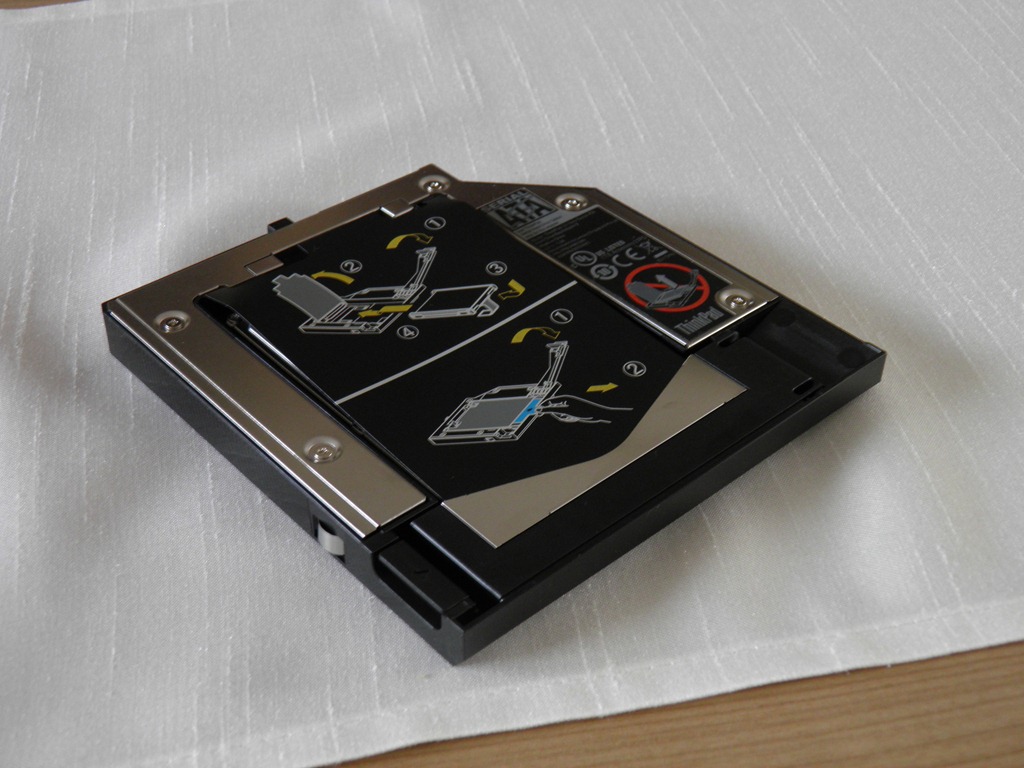

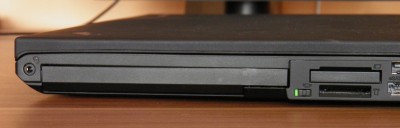

Začátkem tohoto roku se ale Lenovo konečně “pochlapilo” a světlo světa spatřila už i 12,7mm verze adaptéru na pevný disk do UltraBay. K dobru budiž Lenovu, že vedle větších rozměrů si na adaptéru dalo mnohem více záležet, a tak už na první pohled prostě působí lépe.

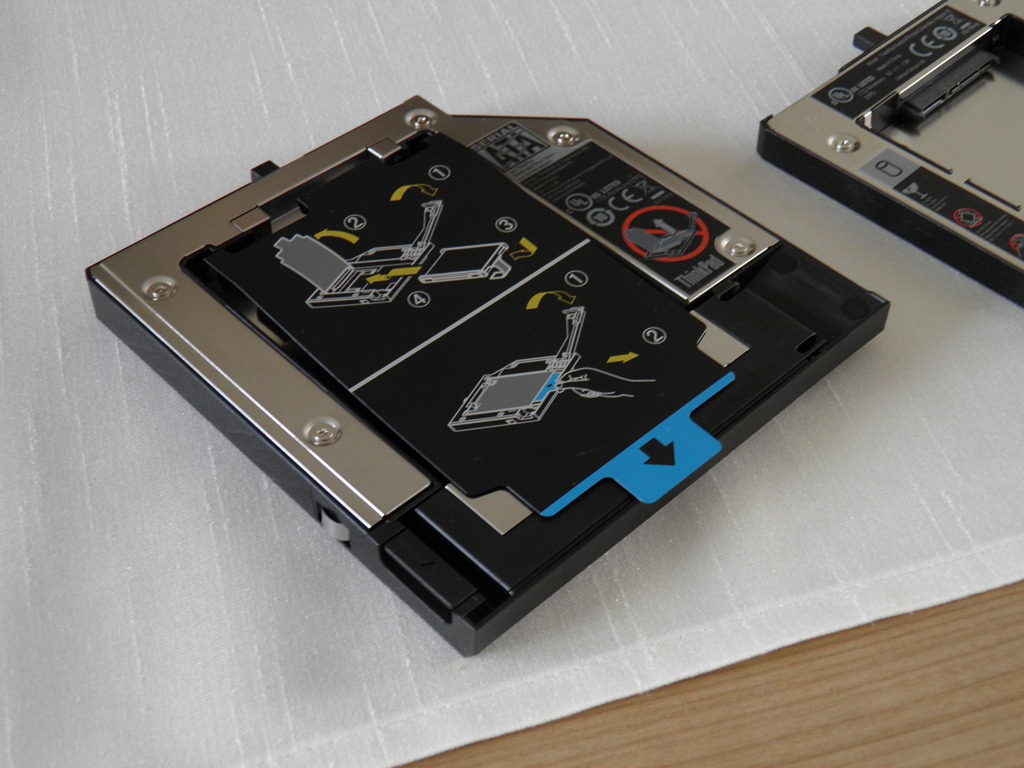

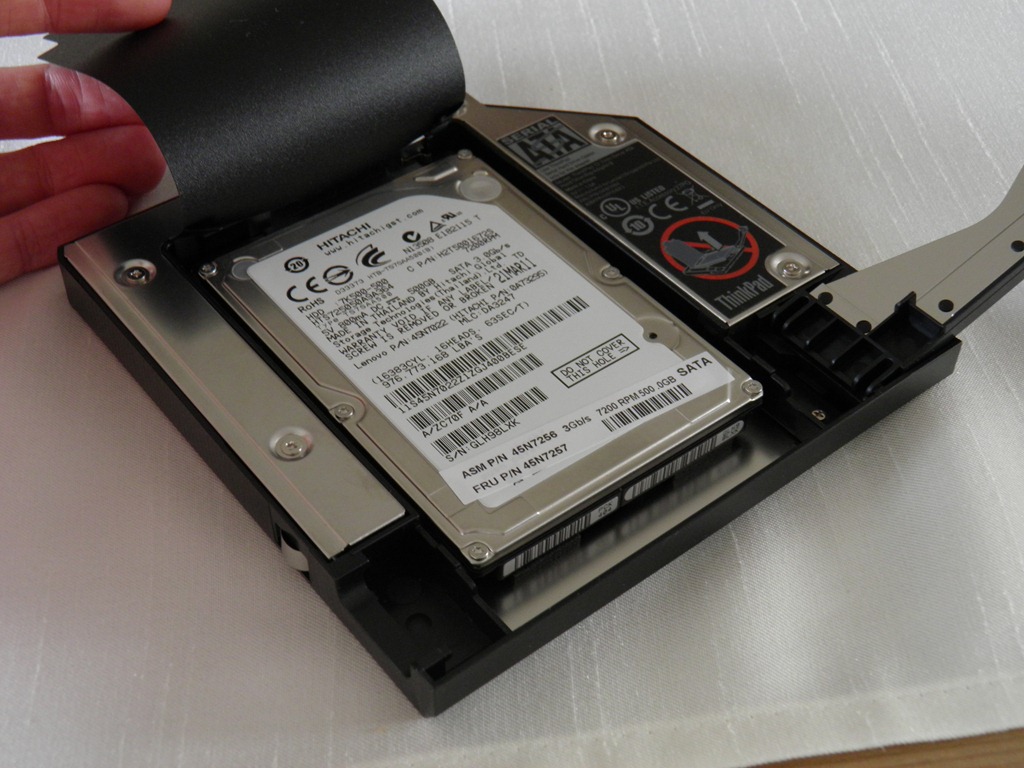

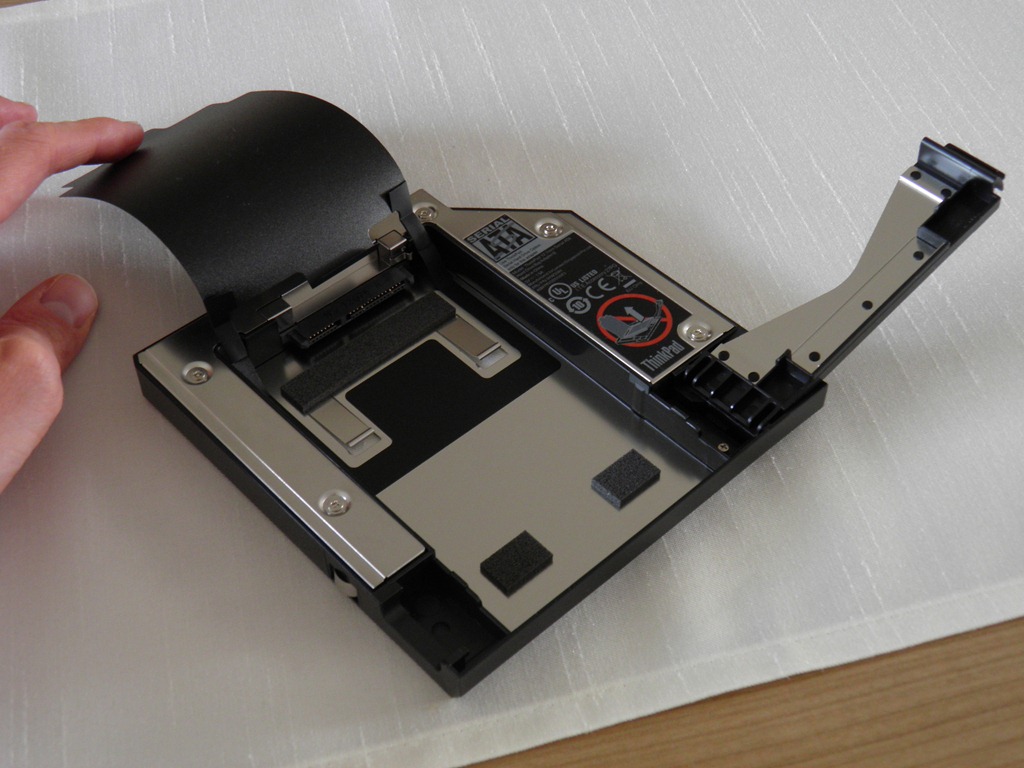

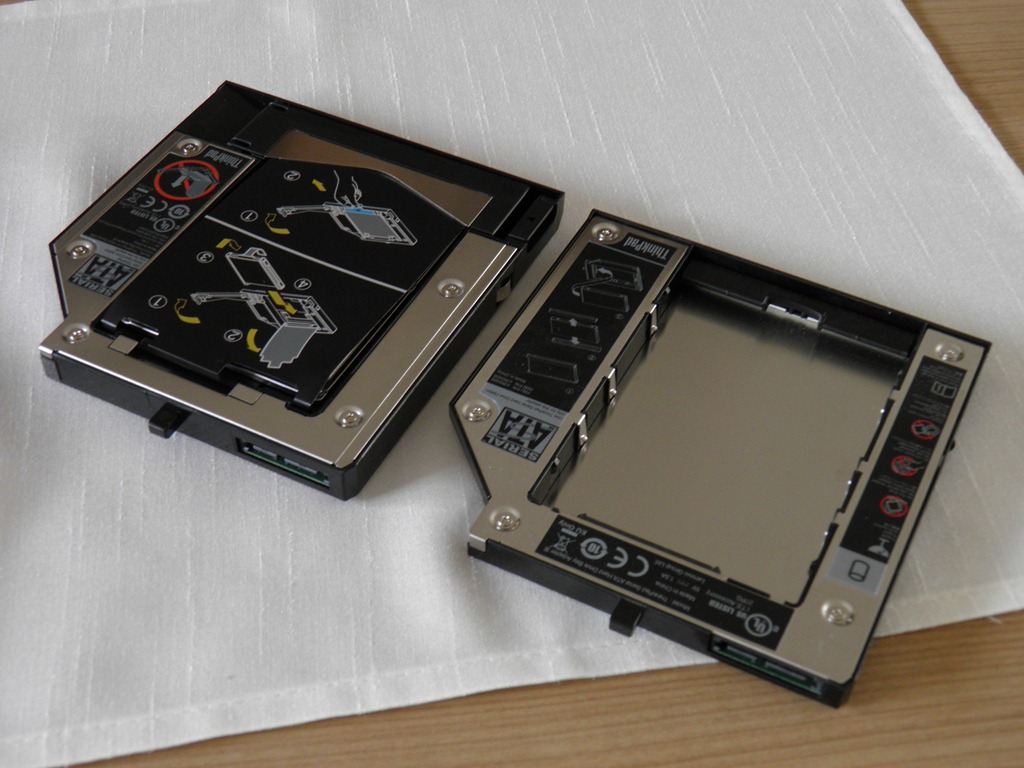

Za prvé byl změněn mechanizmus, který drží pevný disk v adaptéru. Namísto původní trochu křehce a neohrabaně působící západky tu je nově jakási “závora”, která i shora mírně překrývá vložený disk a drží jej tak na místě ve všech osách (nicméně je uzpůsobená pro disk běžné výšky – 9,5 mm, proto tenké disky s výškou 7 mm se budou stejně mírně viklat). Disk navíc můžeme do adaptéru vložit jak samotný, tak jako dříve s kovovoým košem z ThinkPadu, nicméně nově i s gumovými bočnicemi, pro které je v adaptéru místo také. Čili disk do adaptéru můžeme vložit přesně tak, jak jsme ho vysunuly z ThinkPadu, se stejnou úrovní ochrany. Kromě toho je disk ještě překrytý jakýmsi černým igelitem, který zároveň slouží pro snazší vyjímání disku, ovšem upřímně uměl bych si adaptér představit i bez něj.

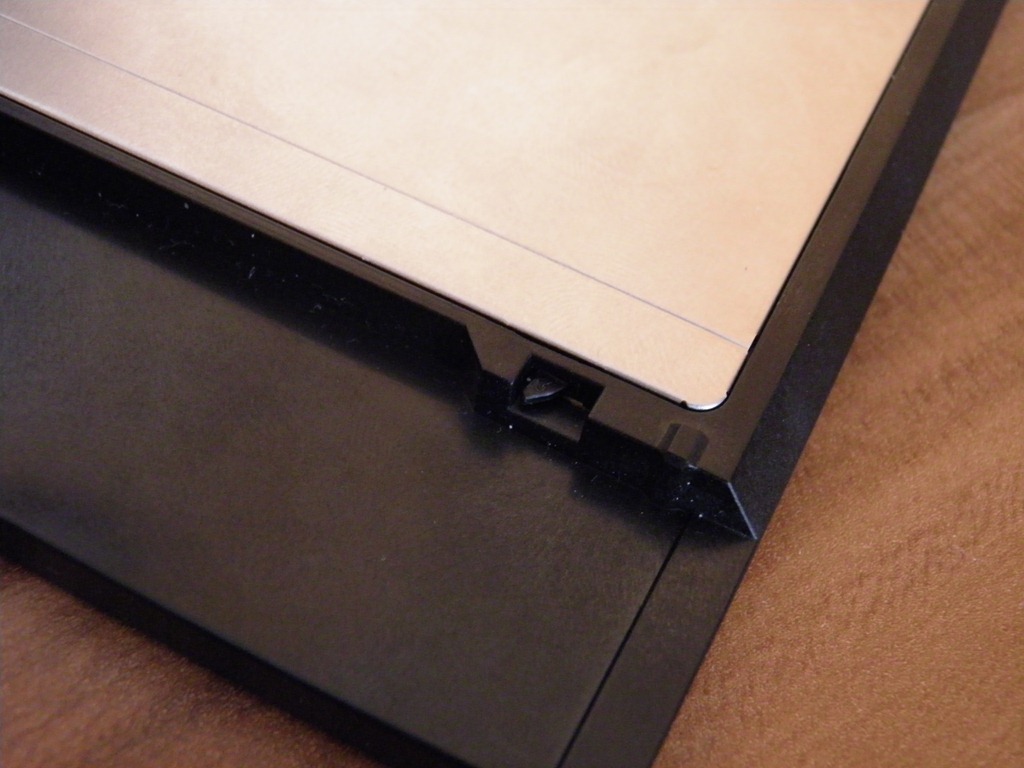

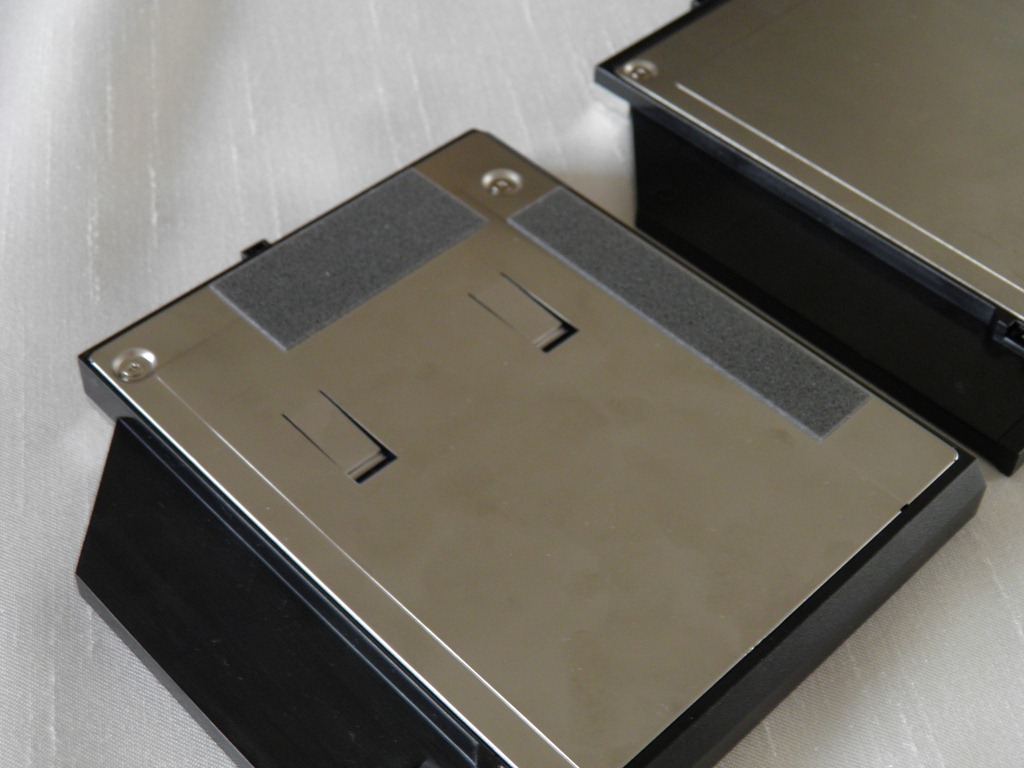

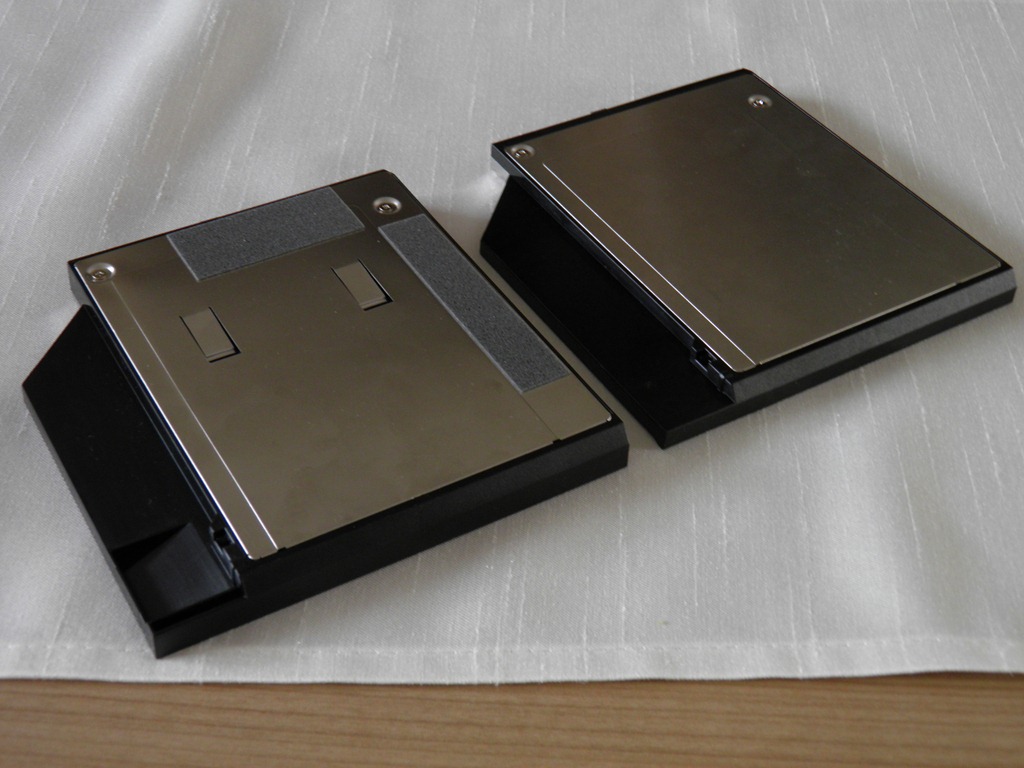

Druhou velmi pozitivní změnou je kompletní odhlučnění adaptéru i vloženého pevného disku pomocí pěnových pásků a dvojice pružin – nerezonuje ani necvaká disk v adaptéru ani adaptér v šachtě. Ten navíc v šachtě drží ještě pevněji než ostatní UltraBay příslušenství, které vždy trpělo na drobné vůle. Dodám ještě, že adaptér je stále vybavený zobáčkem se spínačem, který zajišťuje, že jakmile začneme uvolňovat adaptér z šachty, operační systém dostane automaticky povel k bezpečnému odebrání zařízení.

Videopředstavení

Další fotografie



  • Lze použít adaptér na disk i v modelu SL510?

  • nithro

    Existuje něco podobného i pro modely Edge nebo si v přípapadě pevných disků člověk musí vystačit s mSATA?

    • Neexistuje. Pouze neoficiální univerzální adaptéry místo optické mechaniky. Pouze S430 (příští týden vyjde test i s videem) může oficiálně být vybavený diskem místo optické mechaniky, ale pouze z továrny, napevno (nemá univerzální šachtu). Ovšem do ČR se žádný takový model nedostal, ve 14″ se zde asi stále na optické mechaniky věří.

  • disk

    Dobry den, sice to priamo nesuvisi s clankom, vedeli by ste mi potvrdit ci do zakladnej sachty pre disk v Thinkpade T430 vojde aj vyssi ako 7mm 2,5″ disk?, kedze Thinkpad T430 sa defaultne dodava prave so 7mm vysokym HDD
    -inak neviete kedy tu uz bude recenzia na T430-ku?
    vdaka

    • Dobrý den,
      dnes už se – troufnu si říct – většina notebooků dodává se 7mm diskem, i když se do nich vejde 9,5mm, a to proto, že se jich momentálně vyrábí víc, nebo jich má Lenovo víc nakoupených (s nástupem tenkých notebooků je jich potřeba mnoho a vejdou se i do „vysokých“ šachet).
      Tloušťku šachty bohužel neznám, protože se nikde specificky neuvádí. Domnívám se, že je to klasická 9,5mm jako na T420, ale jistý si budu, až dostanu notebook do ruky, což by mělo být během pár dnů.
      Test T430 ještě potrvá a vyjde na dvě části stejně jako u X230: nejprve recenze a následně testy a video. Odhaduji, že zhruba 2 týdny ještě – na publikování toho je momentálně hodně v pořadníku. :-)

    • T430 používá tenký 7mm disk, protože spolu s diskem jsou v šachtě ještě 3 konektory (miniDP a dvě USB 3.0).

  • jbenj

    Dobrý den,
    chtěl jsem se zeptat, jestli nevíte kdy bude ke koupi ultrabay mechanika k NTB Lenovo IdeaPad Y500. Díky

    • Dobrý den, nevíme, ale v plánu to podle toho, co víme (a jak jsme mluvili s manažerem Idea), je a dokonce i cena bude celkem rozumná. Ale není zatím rozhodnuté, které příslušenství se nakonec bude prodávat. Mechanika asi ano.

  • Petr

    Dobrý den, dá se vložit do R61i? Podle thinkwiki by neměl být problém. A kde se dá koupit?

    • Dobrý den, jelikož R61 by měla mít UltraBay šachtu už se SATA konektorem, adaptér je kompatibilní. V obchodech adaptér najdete podle PN: 0A65623.

  • Dobrý den, v článku zmiňujete neoriginální adaptér. Nemáte tip, kde ho v ČR koupit ? Ty originální už ani nemají..
