Když se začalo objevovat univerzální audiovizuální rozhraní DisplayPort na ThinkPadech (a jiných business noteboocích), diskutovalo a spekulovalo se o tom, za dokáže vést zvuk a zda zvuk uslyšíme také skrze redukci na HDMI. S tím však byly často problémy – většina kabelů na trhu toto nedokáže zaručit. Dohadům jsme se rozhodli udělat přítrž a otestovali ThinkPady dvě generace zpět s kabelem od Belkinu, který je jako jeden z mála HDMI certifikovaný.

DisplayPort

Doby jakéhokoliv analogového přenosu se (naštěstí) už dlouhou chýlí ke konci a v oblasti přenosu obrazu a zvuku tomu samozřejmě není jinak. Jedním z takových rozhraní je také DisplayPort, který je hodně podobný všeobecně známému HDMI: také přenáší obraz ve vysokém rozlišení a vícekanálový zvuk v jediném kabelu, ovšem obvykle jej najdeme v pracovních počítačích, monitorech a noteboocích. HDMI, pomocí kterého máte zřejmě doma propojenou velkou LCD televizi s domácím kinem či Blu-ray přehrávačem, případně monitor s počítačem, je totiž z podstaty rozhraní pro domácí (konzumní) použití a z toho důvodu se také vyskytuje na spotřební elektronice (televize, mobilní telefony, tablety, kamery apod.) a počítačích a noteboocích pro domácnosti (viz. řada Lenovo Idea).



DisplayPort



Tip: Článek o DisplayPortu na Notebook.cz

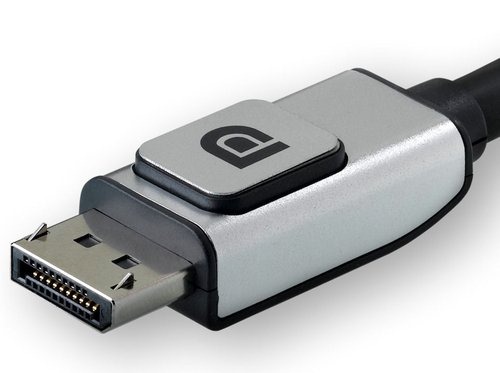

Oproti tomu DisplayPort cílí především na profesionální využití, má proto širší a univerzálnější použití: kompatibilní je totiž jak s analogovým VGA, tak s digitálními DVI i HDMI. Stručně řečeno tak pomocí jednoho konektoru dokážete posílat obraz do všech ostatních v současnosti běžně používaných výstupů, do HDMI (a DisplayPortu přirozeně) pošle také zvuk. Stejně jako HDMI podporuje i DisplayPort ochranu přenášeného obsahu proti kopírování (alias HDCP ve všech jeho formách), dokáže však pracovat s vyšším množstvím dat, díky tomu s vyšším rozlišením, vedle obrazu a zvuku je schopen posílat také velký objem běžných dat (servisní informace, data z webové kamery apod.) a v pokročilých variantách dokáže obstarávat hned několik obrazových výstupů najednou (2 až 4 dle rozlišení). To vše pomocí jednoho jediného kabelu/konektoru!

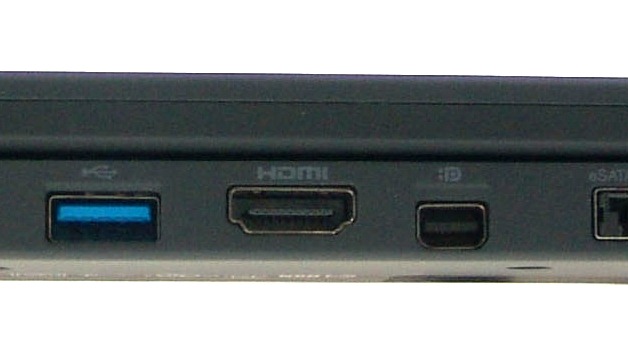

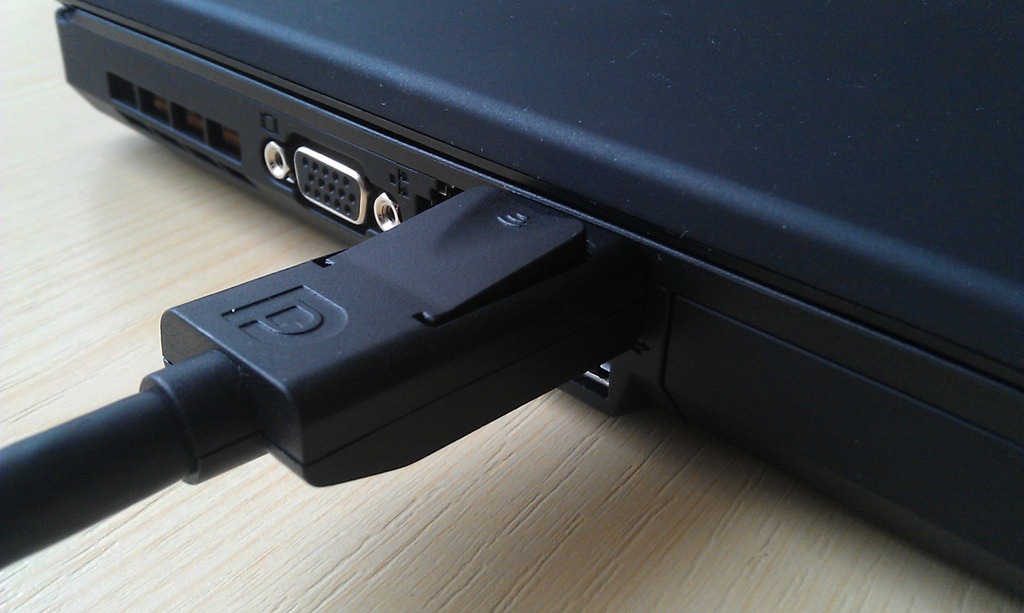

Pozitivní je, že DisplayPort konektor nedrží pouze “pružinkami”, ale má jistící háčky. Kabel tak nemůže vypadávat. Dodám ještě, že stejně jako u HDMI je pro úsporu místa k dispozici také zmenšená verze DisplayPort konektoru (miniDP), kterou najdeme v některých Ultraboocích, nebo také v ThinkPadu X1.



ThinkPady a DisplayPort + kauza “zvuk”

DP

Tip: Náš dřívější článek o kompatibilitě DisplayPortu a zvuku na ThinkPadech

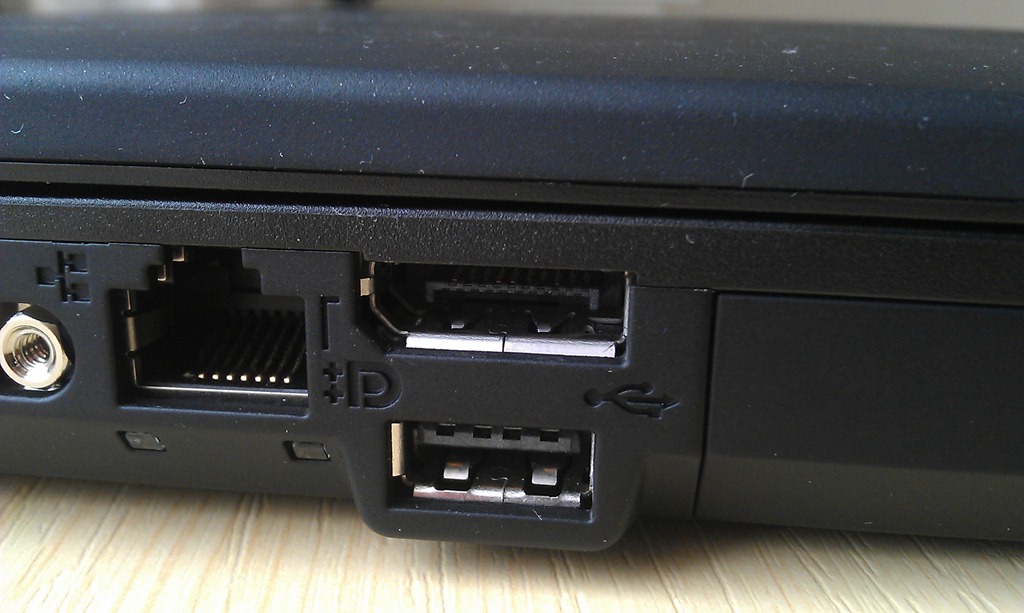

Není proto divu, že se DisplayPort objevuje v profesionálních ThinkPadech Classic už tři roky zpět (Montevina, Calpella, Huron River). Jenže ne všechny ThinkPady vybavené DisplayPortem bohužel vedou zvuk. Bylo to dáno omezeními starších generací architektur Intelu, proto níže v rychlosti uvádíme seznam generací ThinkPadů s DisplayPortem a jejich “vztah” ke zvuku:





Architektura Intel Procesory Modelové označení ThinkPadu Zvuk přes DisplayPort
Montevina Core 2 Duo koncovka –00 (T500) Ne
Calpella Core i3/i5/i7 první generace koncovka –10 (T510) Ano
Huron River Core i3/i5/i7 druhé generace koncovka –20 (T520) Ano



Redukce DisplayPort-HDMI bez zvuku?!

Vzhledem k tomu, že DisplayPort podporuje přímý výstup na HDMI, logické se zdá koupit kabel s HDMI na jednom konci a DisplayPortem na druhém, zapojit a fungovat. Bohužel na to doplatilo velké množství uživatelů (nejenom značky Lenovo), kteří zkoušeli různé (levné) kabely kolem a dokola, než narazili konečně na nějaký funkční.





Problém je v tom, že kabel nezíská oficiální HDMI certifikaci (nesmí se proto správně potom prodávat), pokud má na jednom konci HDMI-M a na druhém DP-M. To totiž dle HDMI není HDMI kabel, proto není certifikován a v mnoha případech pak nespolupracuje tak, jak bychom očekávali. Běžně se tak stává, že takový kabel přenáší pouze obraz beze zvuku.



Belkin HDMI-DP kabel

Belkin-logo-2012-25255B1-25255D

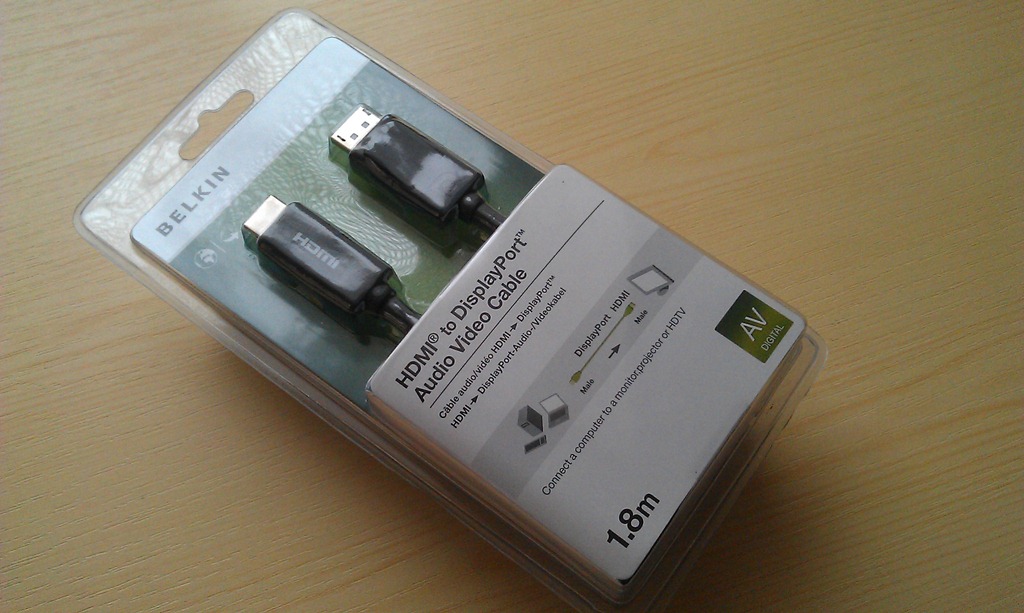

Společnost Belkin, která je známá pro své kvalitní síťové prvky, příslušenství k notebookům, tabletům a mobilním telefonům, ale také různé kabely, má v nabídce jeden z mála DisplayPort-HDMI kabelů, který by podle diskusí uživatelů na internetu měl přenášet bez problému jak obraz, tak i zvuk, jelikož pomocí malé finty Belkin získal oficiální certifikaci HDMI. Není to dlouho, co se tento kabel objevil i u nás (prodával se dříve už i v Německu, kde jej uživatelé kupovali), proto jsme si jej od společnosti Belkin půjčili na test (správný název je “HDMI to DisplayPort Audio Video Cable”).

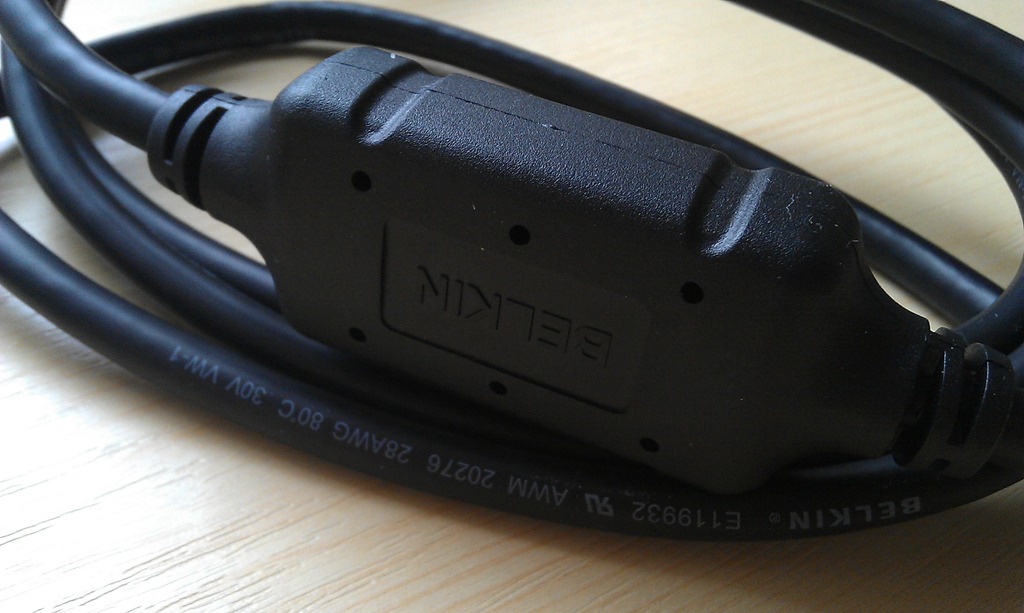

Jakou že “fintu” Belkin použil, aby vše fungovalo a zároveň prošlo certifikací? Nejedná se totiž o jednolitý kabel s HDMI na jednom konci a DisplayPortem na tom opačném. Na kabelu najdeme poměrně rozměrnou redukci, která jasně dává najevo, že se nejedná o přímý kabel.

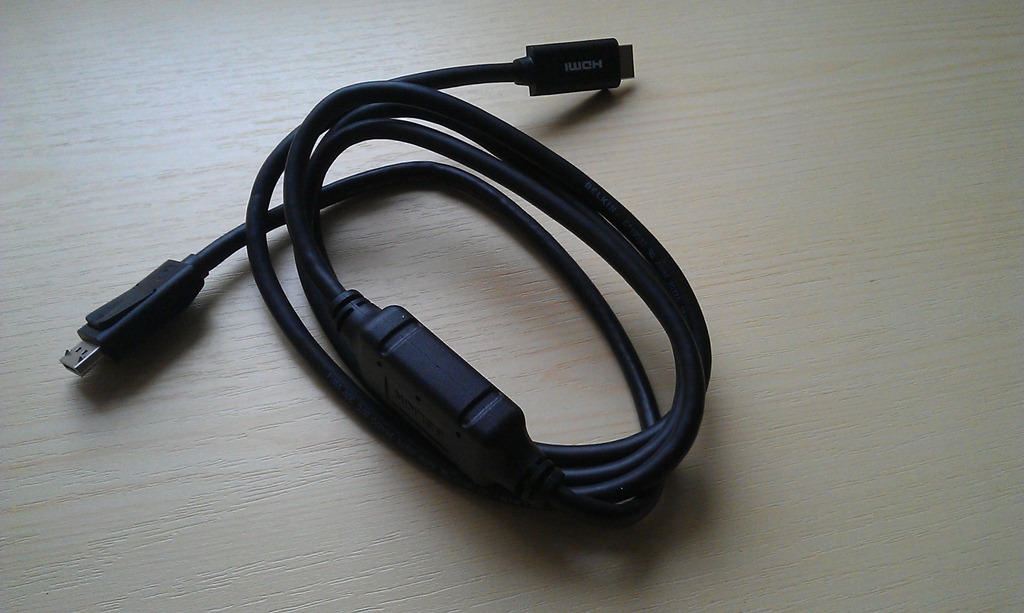

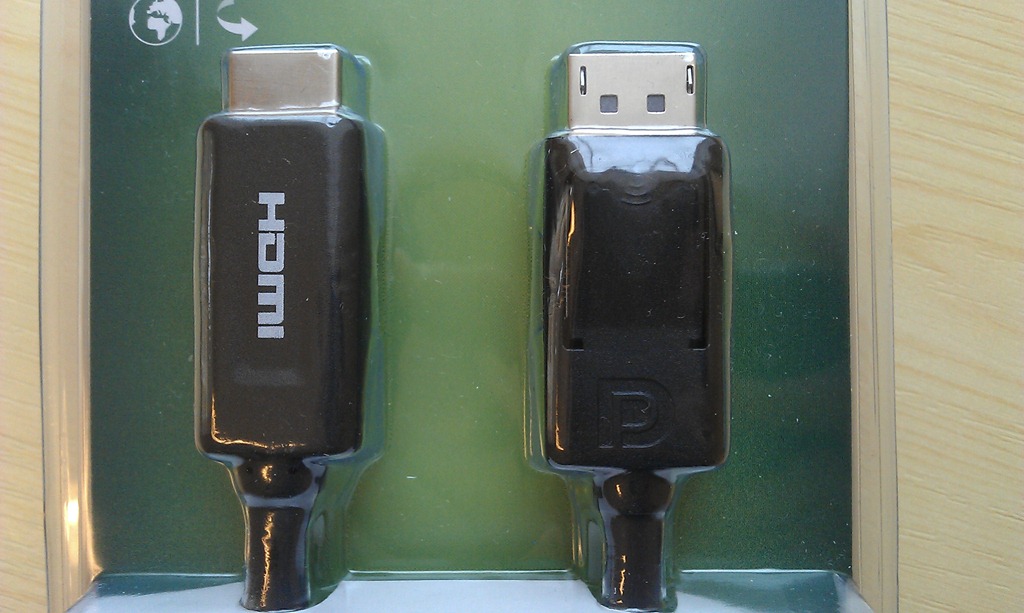

Co se kvality samotného kabelu týče, v tomto ohledu mu samozřejmě není co vytknout, což v případě Belkinu upřímně není až takové překvapení (produkty Belkinu běžně používám jak doma, tak při práci – ať už se jedná o audio, video, síťové či USB kabely, routery, modemy či brašny – a nemohu si na ně stěžovat): jedná se o silný, masivní 1,8m kabel s kvalitními, delšími koncovkami a velkou “bambulí” (redukcí) blíže HDMI.



test kabelu s ThinkPady T510, T420 a T420s

Kabel od Belkinu jsme otestovali – včetně videa – na ThinkPadech T510, T420 a T420s v následujících konfiguracích (bohužel se nám nepodařilo sehnat generaci na architektuře Calpella s integrovanou grafickou kartou, ale průzkumem jsme ověřili, že i na té vše funguje bez problému):

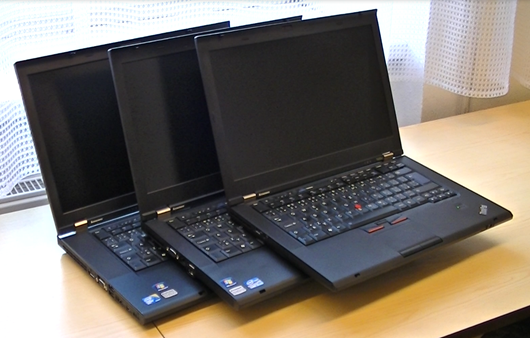

T510 T420 T420s



ThinkPad T510:
(Calpella)
Intel Core i5-520M
nVIDIA NVS 3100M
ThinkPad T420:
(Huron River)
Intel Core i5-2540M
Intel HD 3000
ThinkPad T420si:
(Huron River)
Intel Core i3-2310M
nVIDIA NVS 4200M (Optimus)
  • Nedam

    Pokud má někdo známé v USA, tak mám úspěšně otestovaný tenhle z Amazonu:
    http://www.amazon.com/High-Quality-Black-DisplayPort-Cable/dp/B002CSRF9M

    • Díky za informaci! Pozor jen na jednu věc: po internetu se na aukčních (a jiných podobných) serverech prodávají různé kabely pod stejným jménem, ve stejné aukci/nabídce/inzerátu. Setkal jsem se proto v diskusích i s tím, že jednomu fungoval a druhému ne.

      • Zivan

         Proto jsem to taky kupoval na Amazonu a ne eBay :) Na nějakém foru tenhle kabel lidi doporučovali a chodil jim i zvuk. Pokud má někdo známého v USA, který jezdí do ČR, tak je fungující kabel za necelé dvě stovky paráda.

  • Gersa

    Skoda ze pro mou T400s je tento kabel zbytecny

    • Tady jedině – pokud televize povolí – připojit obraz digitálně na DVI a zvuk normálním analogovým jackem. Samozřejmě vícekanálový zvuk je ten tam. :-(

      • pepan33

        zdravim mam R500 s montevinu, a mam kupeny kabel DP-HDMI, ten zvuk samozrejme nejde ale ked ho zapojim 3,5 analogovym kabelem tak mi to nejde :( nevite jak to spravit, aby obraz sem pres dp a zvuk cez 3,5 kabel ? nevim si uz rady :(

  • Adam Ležák

    Moc se mi nechce tahat takovej kabel dlouhej, tlustej a jesto k tomu s redukci furt u sebe. Byl bych radsi primo za nejakou prechodku, ktera je co nejkratsi. Tim se vyber podstatne zuzuje a kdyz budu chtit jeste zvuk a aby to nestalo tisice, tak snad uz nic neexistuje… Popravde receno, hdmi mi prijde na notebooku praktictejsi, kvuli jeho rozsirenosti…

    • Proto je HDMI přítomno na běžných (konzumních) a obvykle taky SMB noteboocích (ThinkPady Edge, IdeaPady B, V). Jenže na profi business strojích, kde se musí počítat také s tím, že bude uživatel chtít připojit displej s extrémním rozlišením (+ další výhody DisplayPortu).

      Ale jinak ano – kabel je neskladný, proto existují zmíněné krátké a malé redukce. Cena už je druhá věc.

      • Adam Ležák

        Pochopitelne vyhody to samozrejme ma. Ale prijde mi logicke, ze kdyz chci takove extremy, tak uz mam stejne dokovaci stanici, na ktere to neresim. HDMI potrebuju vetsinou nekde na cestach na pripojeni k televizim, ktere maji prave HDMI. Takze kdyz vim, ze takova situace nastane, vezmu si s sebou dokovaci stanici + redukci DVI – HDMI. Neni to zrovna vrchol prakticnosti, bohuzel… Za me osobne, radsi primo na thinkpadu HDMI a na dokine DVI + DP + VGA. Je to jedna z veci, ktera mi nevyhovuje na 100%…

        • Rozumím Vám a co píšete, dává smysl. Na cestování jsou vhodnější redukce (které samozřejmě člověk vždy nechá doma).

  • Tomáš P.

    Já používám redukci od HP z alza.cz http://www.alza.cz/hp-displayport-na-hdmi-d227923.htm a nějaký noname HDMI kabel možná to je štěstí ale na X220i zvuk do televize jede.

    • Jasně, s redukcí by neměl být problém, zvlášť pokud není neznačková. Problémy bývají s přímými kabely.

    • Headcleaner

      Můžu taky potvrdit, že redukce od HP funguje i se zvukem (mám T410) a je levná. Předtím jsem zkoušel nějaký PremiumCord adaptér, který se přímo chlubil nápisem „with audio“, ale zvuk z něj nešel.

  • Kalo

    Zdravim, ma niekto skusenosti s tymto kablom http://www.alza.sk/displayport-d135401.htm#popis na x220? Hlavne, ci podporuje prenos audio? Diky za reakcie

    • To je klasický DP-DP kabel, s tím nebude problém. Mám pocit, že zrovna konkrétně tento právě používám.

  • Petr

    Zdravim, koupil jsem si kabel, pomoci ktereho jsem propojil T500 s externim monitorem (DP->HDMI). Problem je ale v tom, ze obraz funguje jen po prepnuti na ATI grafiku. Na intelu je monitor pouze v uspornem rezimu. Nevite, cim by to mohlo byt?

    • V případě notebooků s dedikovanou/přepínatelnou grafikou je toto normální: digitální obrazové výstupy jsou běžně připojené pouze na dedikovanou grafickou kartu, zvláště u starších strojů. V dnešní době již existují notebooky, které mají digitální výstupy připojené k oběma grafikám (např. ThinkPad W520).

  • lenovo

    Bude tento přenos s tímto kabelem fungovat na T410i???

  • Martin

    Pojede mi to na T 500, který má pouze integrovanou grafiku? Případně pojede to přes redukci? Díky

    • Jak je napsáno v článku, T500 (tedy ThinkPady s Montevinou) neumí poslat zvuk skrze DisplayPort.
