Hodně se mluví o miniaturních SSD discích v kombinaci s velkým mechanickým diskem (viz. Lenovo RapidDrive). V dnešním článku se podrobně na tyto mSATA SSD disky podíváme, jak vypadají, jak dlouho tento typ pamětí mezi námi je, jaká je jeho historie, jak funguje, jaký má výkon, ale vedle toho se hlavně podíváme, jak jednoduché je disk do notebooku nainstalovat.

Tip: Test “velkých” SSD disků Intel: modely 320 (160 GB, SATA2), 520 (240 GB, SATA3).

Dnes jsem si pro vás připravil uživatelský test mSATA SSD disku. Takový test na českém internetu (dle mého názoru) chybí. Proto jsem se rozhodl jej pro vás přichystat. Test se bude skládat s několika částí, které budou systematicky rozdělené následovně:

  1. Úvod, historie, technická data, ukázka instalace.
  2. Testovací metodika.
  3. Test v E520.
  4. Test v T420.
  5. Závěr, zhodnocení, osobní názor.
  6. Kompletní galerie, tabulky.

Úvod

Co je to mSata SSD? Jedná se o SSD umístěné na kartě mPCIe. Jistě si říkáte začátek článku a již si plete pojmy, ale kdepak, jak vám vysvětlím dále, je to přesně tak jak píši. Karty mPCIe tu jsou již několik let, jedná se o standars, který se dříve používal hlavně pro Wi-Fi, WWAN (3G modem) nebo Bluetooth modul. V roce 2007 se objevily první mPCIe SSD pod názvem Intel Turbo Memory HDD cache (používán v modelech: SL300/400/500. T61/61p, T400/500. X61/200 W500/700). přínos tohoto řešení je minimálně diskutabilní. Od roku 2009 s generací procesorů Sandy Bridge přišla do notebooku podpora mSATA SSD.

Obě řešení se na první pohled zdají totožné, ale není to tak. Velikost, napájení i konektor je stejný. Co je jiné, je pořadí pinů. A podpora z hlediska chipsetu. Rozměry daných standardů:

  • PCIe Mini (mPCIe): 50,95 x 30,00 x 3,30 mm
  • PCIe Half Mini (poloviční): 26,80 x 30,00 x 3,30 mm
  • mSATA: 50,95 x 30,00 x 4,00 mm

  altaarincminipciexpressmpcie-a429interfacecard-1-25255B2-25255D

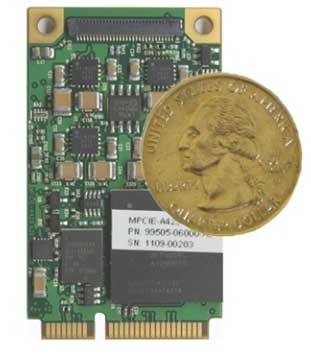

Velikost mPCIe karty

Samotná instalace je poměrně jednoduchá. U modelu ThinkPad Edge E520 je potřeba povolit 4 šroubky, vycvaknout kryt, zasunout SSD, přišroubovat jeden šroubek, zacvaknout zpět kryt, zašroubovat šroubky a je hotovo. U ThinkPadu Classic je situace o dost rychlejší, a to díky tomu, že je třeba povolit jen jeden šroubek. Samozřejmě je třeba mít vypnutý stroj, odpojený od sítě a vyndanou baterii. Mám pro vás přichystán malý foto návod. Situace je stejná u všech ThinkPadů, kde a co vyšroubovat najdete zpracováno v manuálu k vaším strojům.

 158601-25255B6-25255D

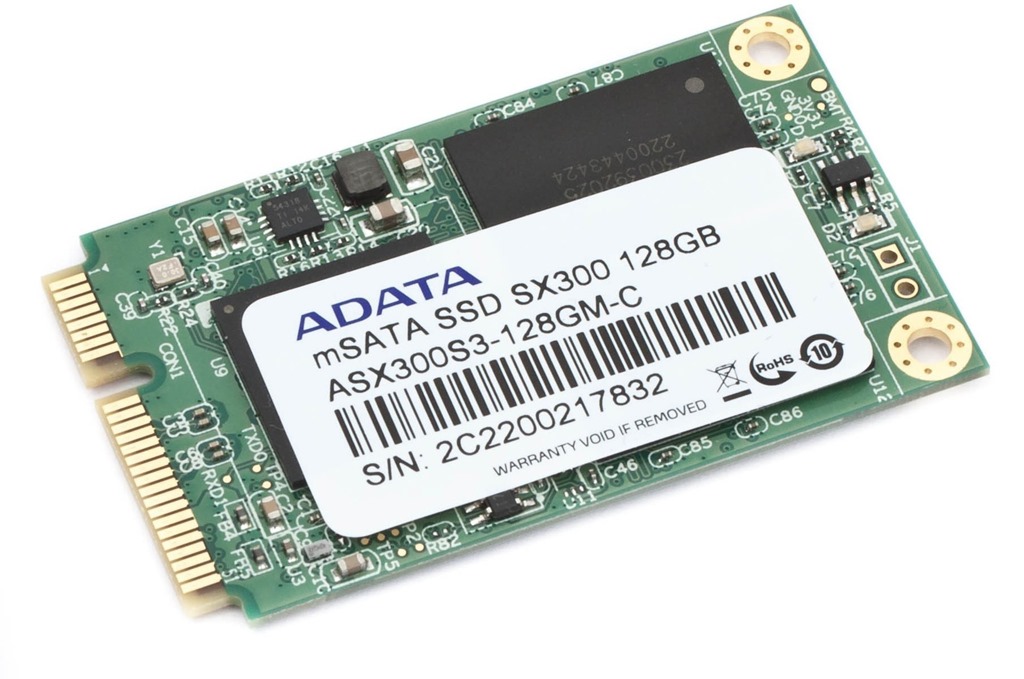

Použit byl mSATA SSD disk
ADATA SX300 (ASX300S3-64GM-C),
který obsluhuje řadič LSI SandForce SF-2811.

Testovací metodika

K měření jsem použil programu CrystalDiskMark, HD Tach pro měření reálné rychlost čtení a program ATTO pro měření různých délek souborů. Téměř veškeré testy jsem dělal při nastavení na vysoký výkon (maximum performance) a připojen do sítě. Poté jsem měřil výkon při nastavení na maximum výdrže baterie (maximum battery life) při běhu na baterii. Měřeno bylo od prázdného SSD až po téměř plné (tzn. 95 %), při větším zaplnění některé benchmarky nešly spustit. Disk nebyl systémový a krom benchmarku na daném stroji nic jiného neběželo.

Instalace mSATA SSD disku

Instalace do E520

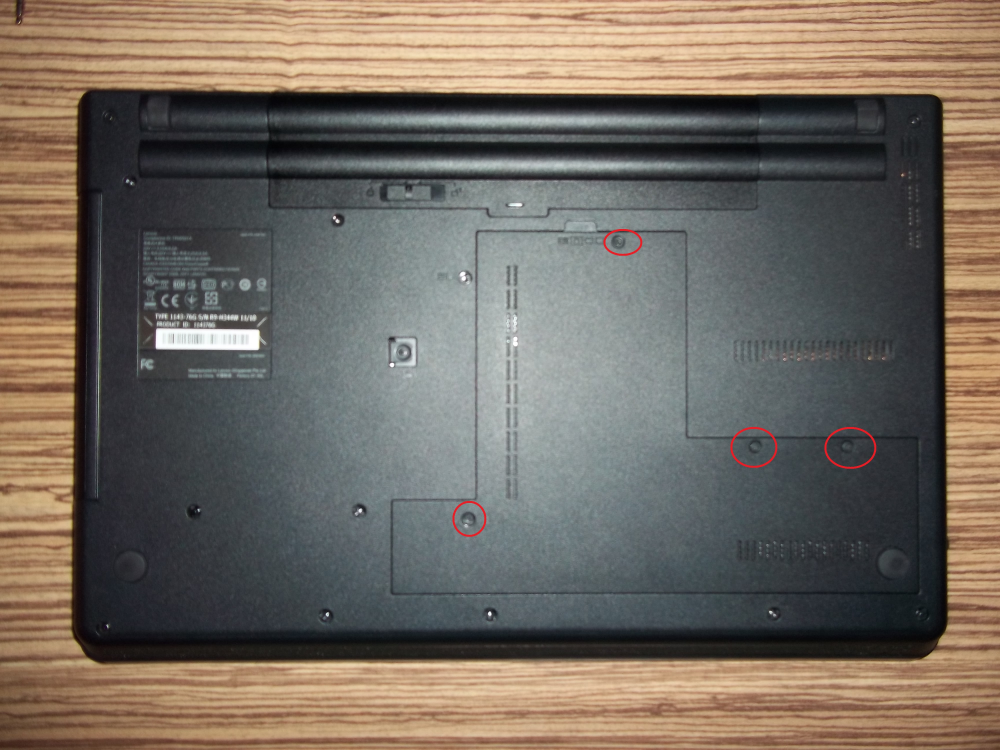

1. Povolit 4 křížové šroubky a vycvaknout kryt.

e520-1-25255B2-25255D

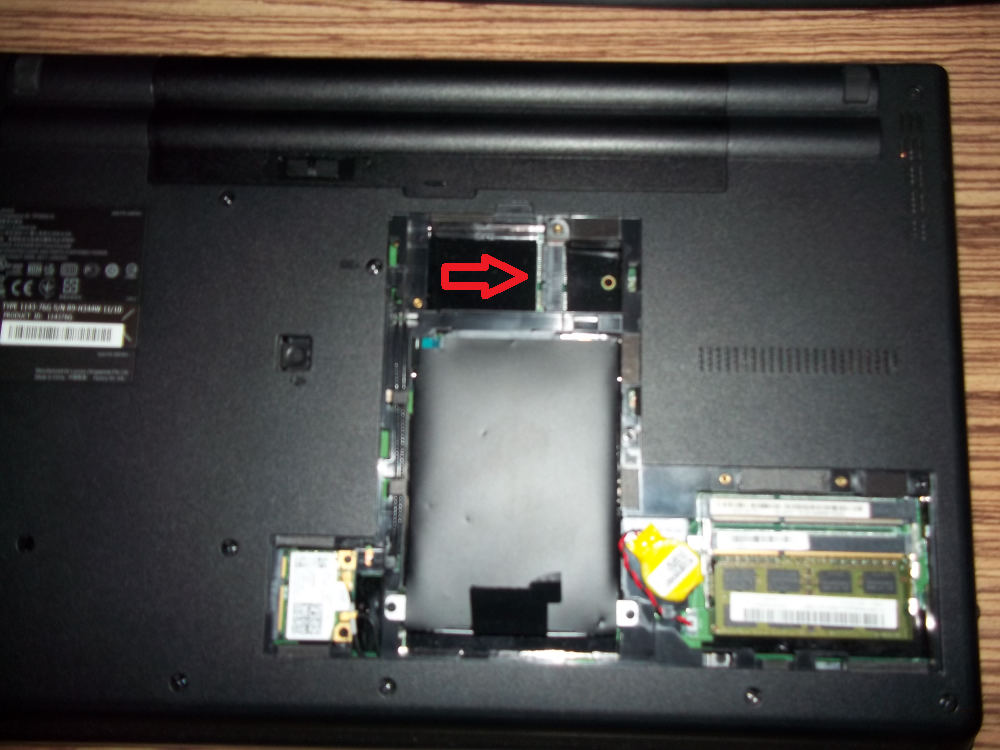

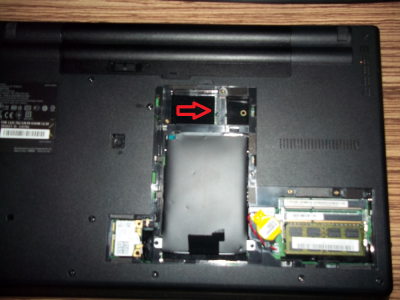

2. Zde zasunout.

e520-2-25255B2-25255D

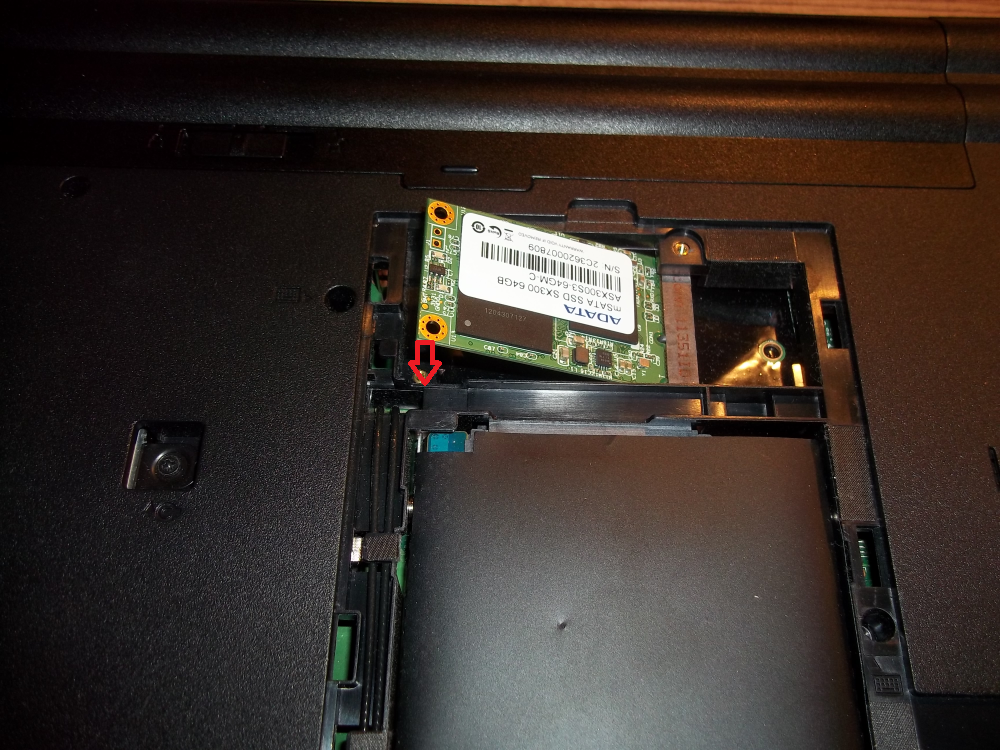

3. Zacvaknout dolů.

e520-3-25255B2-25255D

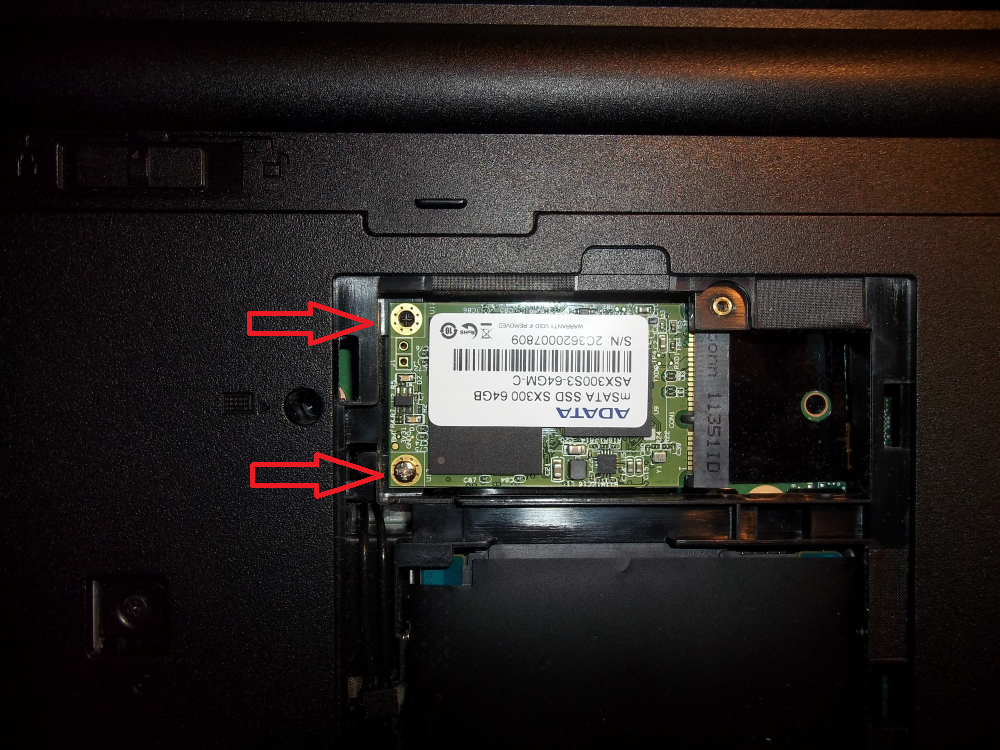

4. Zašroubovat šroubek a je to. V druhém výřezu je jen centralizační výlisek.

e520-4-25255B2-25255D

Instalace do T420

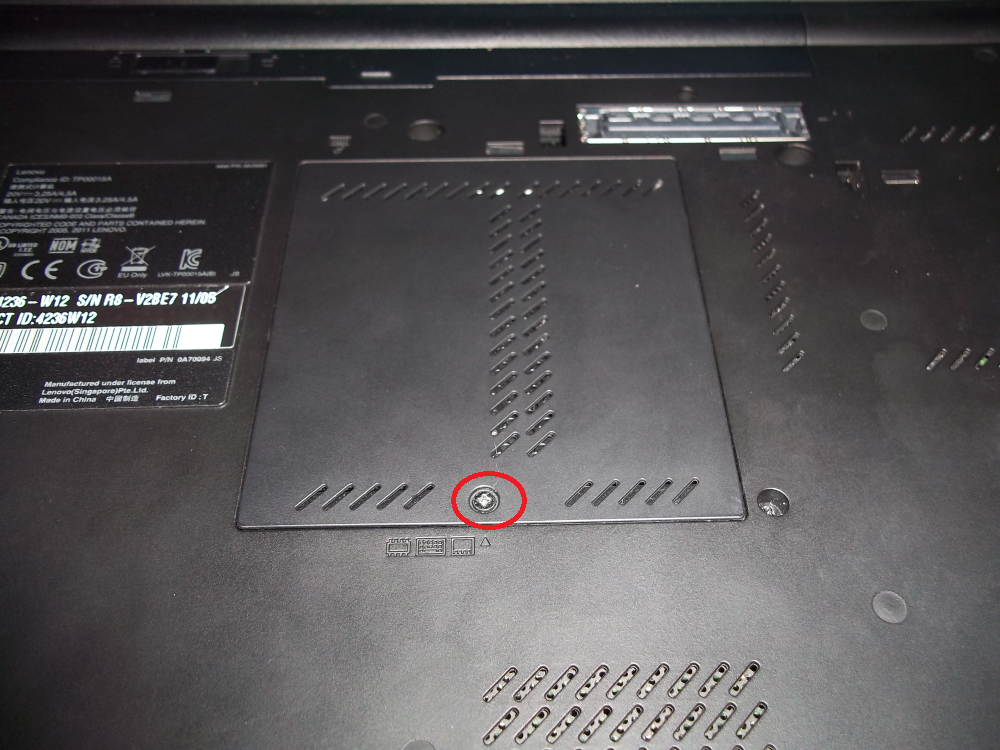

1. Je o něco jednodušší, jedná se jen o vyšroubování jednoho šroubku.

t420-1-25255B2-25255D

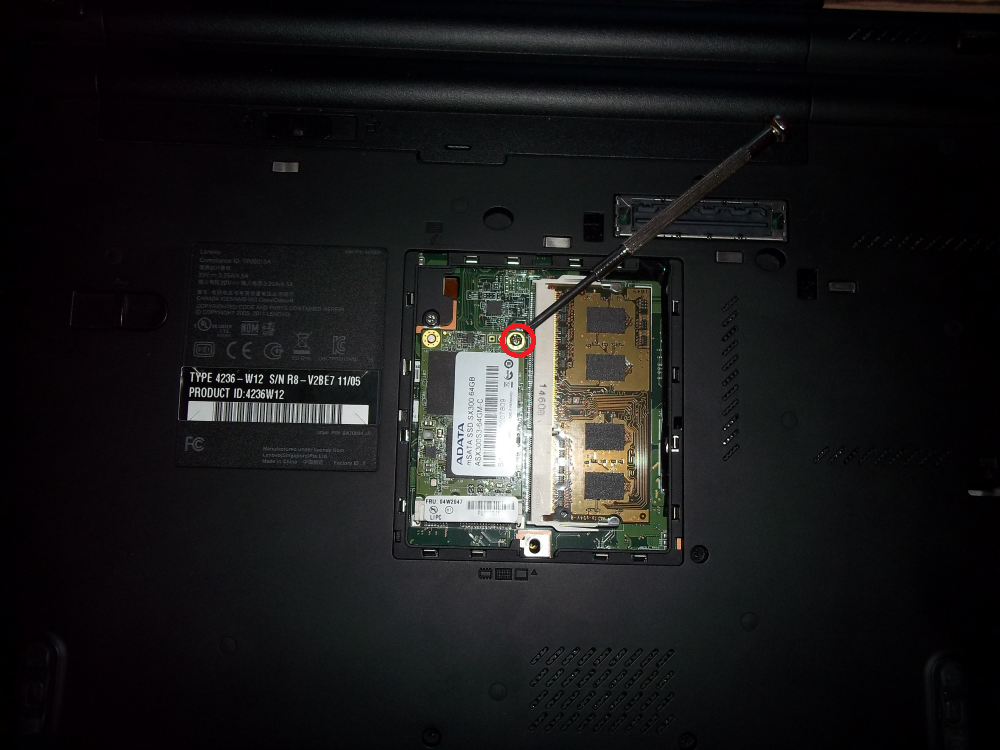

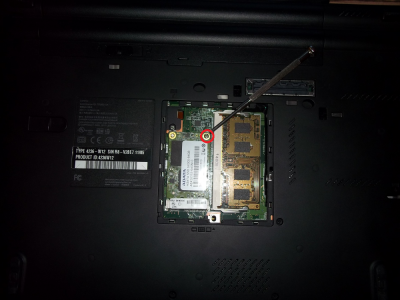

2. Sundání krytu a zasunutí a zacvaknutí mSata SSD

t420-2-25255B2-25255D

Testy

ThinkPad Edge E520

E520 jsem měl k dispozici v konfiguraci B940, 4GB RAM a chipset HM65.

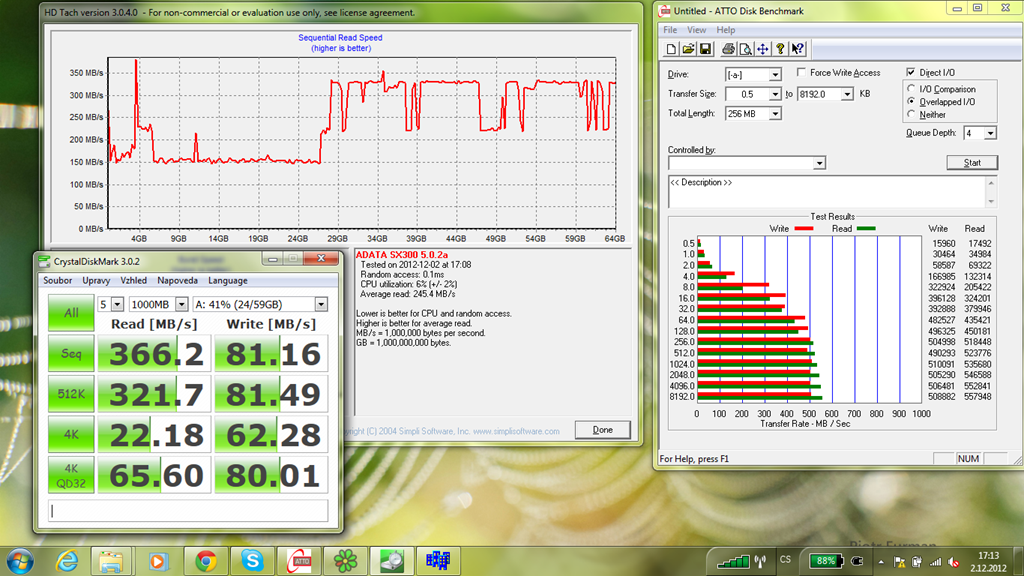

Zde si můžete všimnout typických rychlostí při zaplnění 40%, které se ukázaly jako průměrné. Za povšimnutí jistě stojí pokles rychlosti čtení na cca 150 MB/s na místě, kde je disk obsazen.

 SSD-25252040-25255B3-25255D

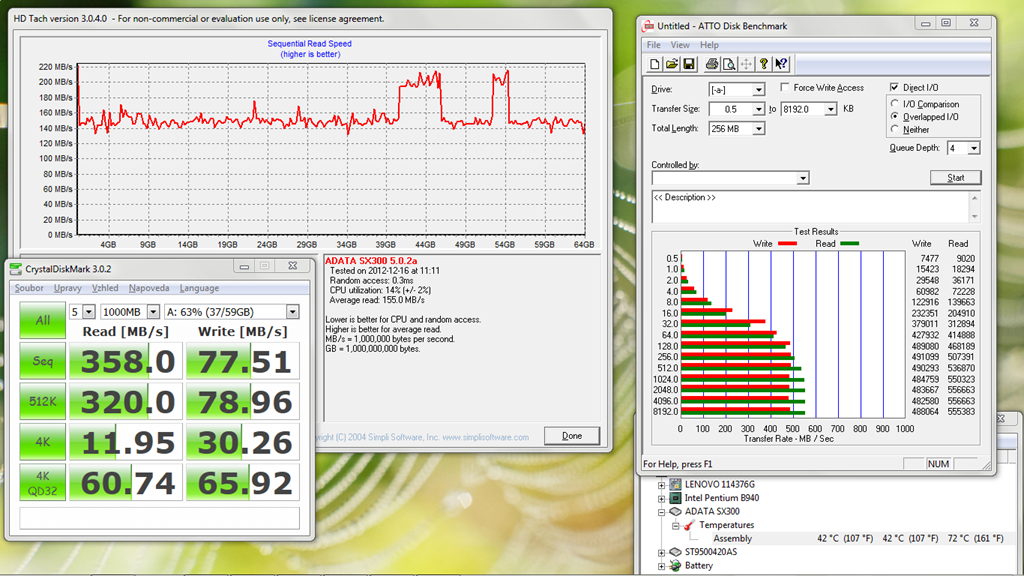

Při běhu na baterii nebyl znatelný téměř žádný pokles rychlosti a také vysoké teploty, které, jak se později ukázalo, jsou bohužel typické pro zatížené mSATA SSD (maximum 72°C, což je za hranicí specifikace výrobce).

 SSD-25252065-252520battery-252520run-25255B9-25255D

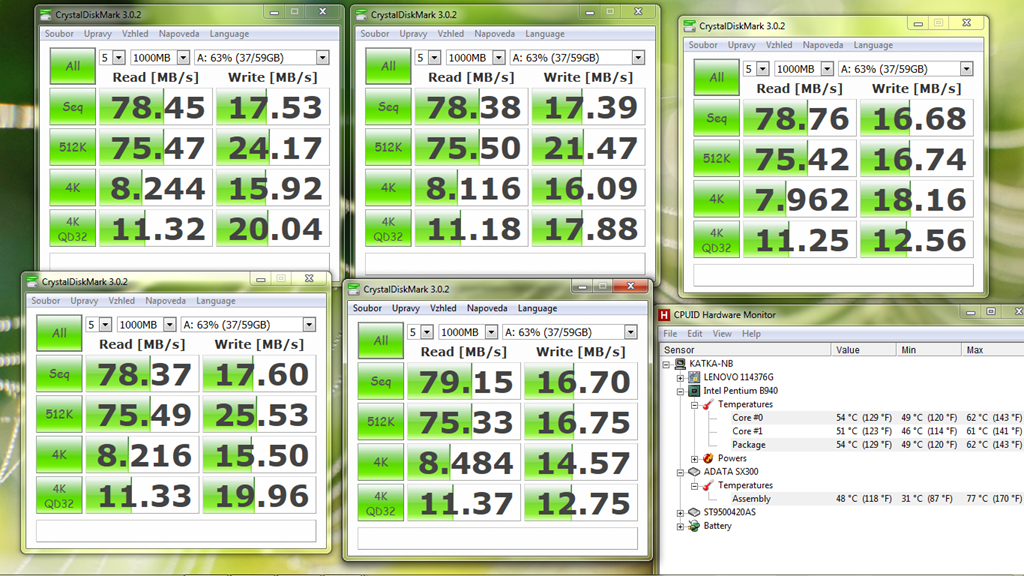

Další na řadě byl „stress test“, kdy jsem SSD potrápil 5-ti Crystal Disk Marky, které byly spuštěné naráz, kdy teplota vystoupala až na 77°C (to už jsem měl o SSD strach). Je vidět, že při větším zatížení se rychlosti čtení i zápisů rozloží téměř rovnoměrně mezi benchmarky.

 SSD-25252065-252520stress-25255B3-25255D

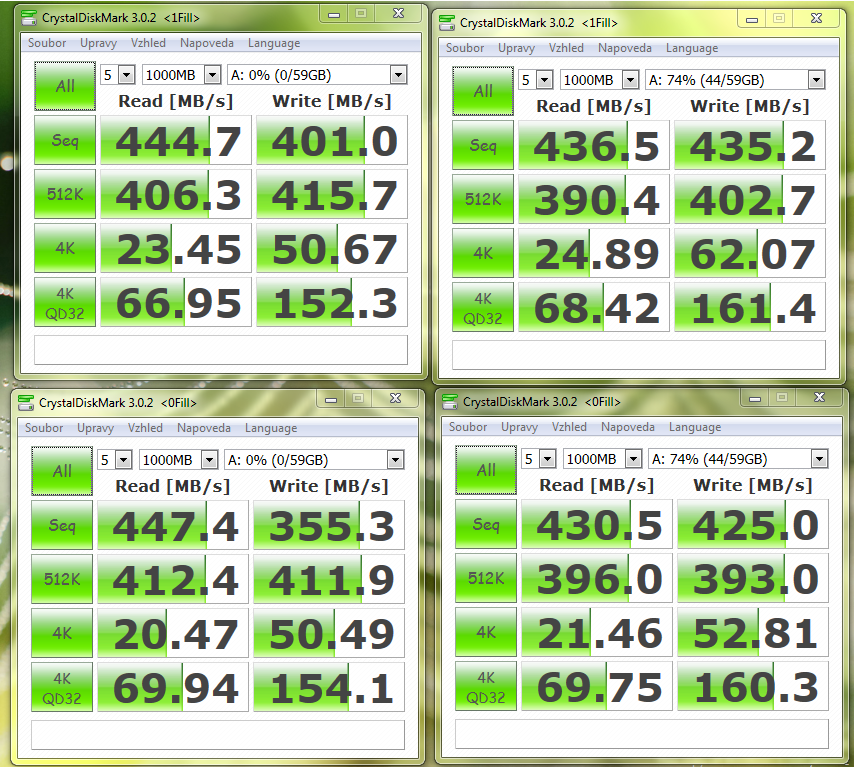

Další test byl ZeroFill, kdy se zapisují pouze 0 (popřípadě 1), pomocí tohoto testu se dosahuje závratných výsledků, ke kterým se v reálu přiblížíte jen za pomoci řádného řadiče a při vhodné konstelaci hvězd. Podobně jsem testoval OneFill, který je obdobou. Při prázdnem disku a při 75 %.

 SSD-2525200-fill-25255B4-25255D

ThinkPad T420

Nyní se pustíme do testování na stroji z jiné kategorie. Bude se jednat o T420 (i3-2310m, QM67, 4GB RAM). Při měření na tomto stroji se objevila anomálie, a to pokles rychlosti zápisu v ATTO Disk Benchmarku při prázdném disku zaplněném z 40%, 65% a 95%. Tam se to dá vysvětlit tím, že řadič neví, kam co zapsat. Výsledky odpovídají přibližně výsledkům z CrytalDiskMarku.

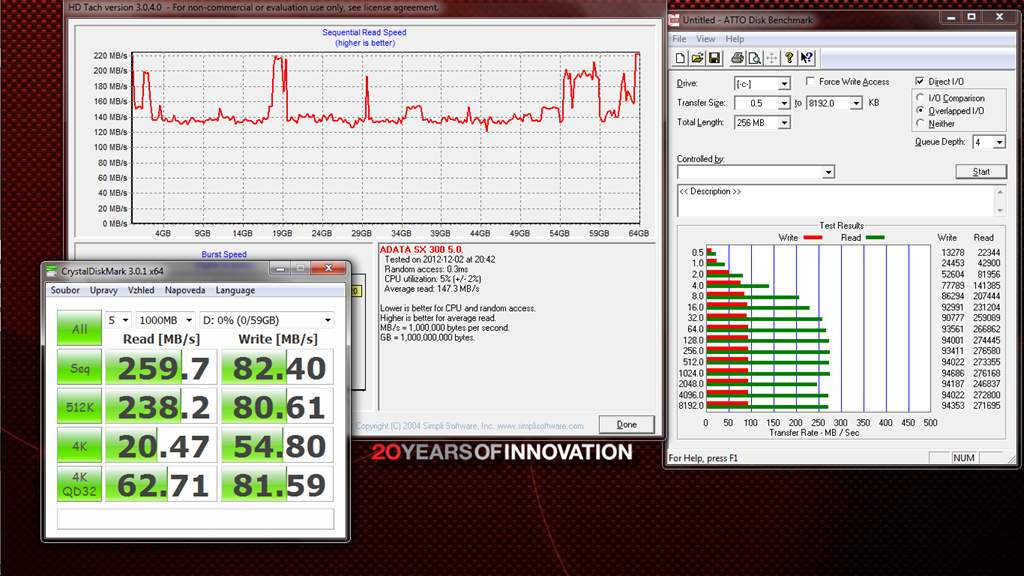

Prázdné zformátované SSD:

ssd-25255B3-25255D

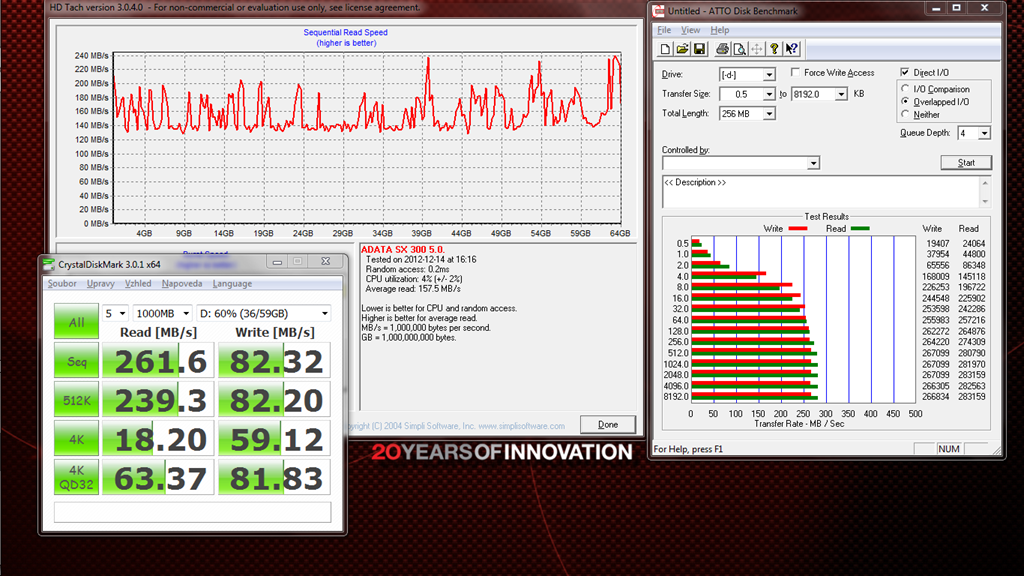

Průměrných hodnot bylo dosaženo cca při zaplnění disku z 60%.

SSD-25252060-25255B4-25255D

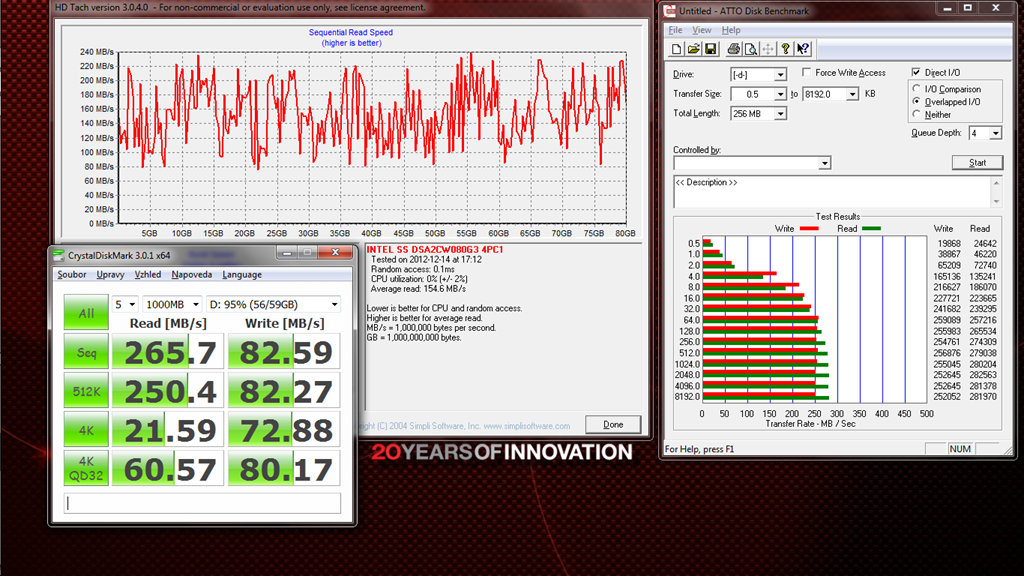

Ani při zaplnění disku na 95% nebyl vidět zásadní pokles rychlostí. Jen velké kolísání rychlosti čtení:

 SSD-25252095-25255B3-25255D

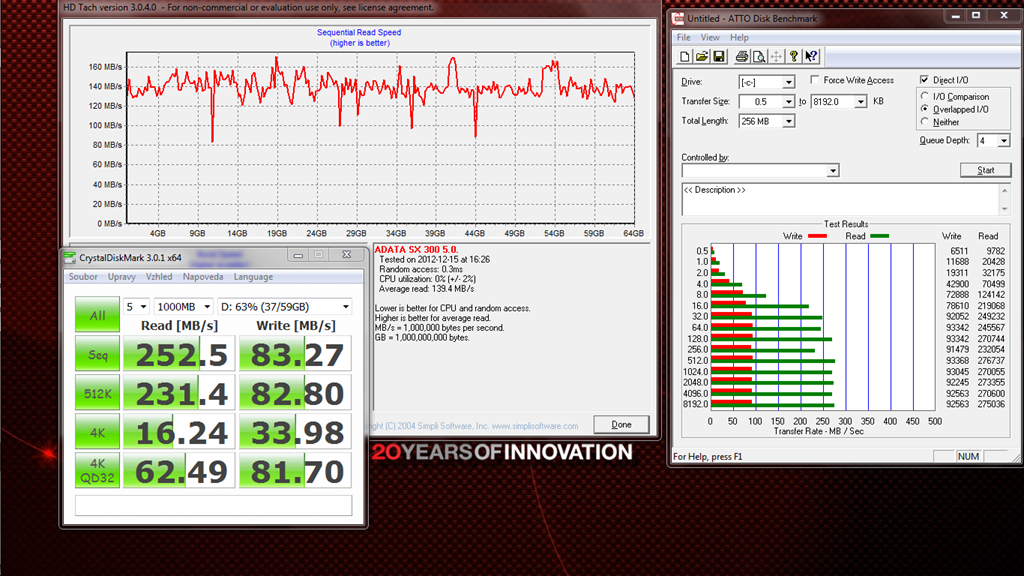

Běh na baterii byl taktéž bez významného poklesu rychlosti:

 battery-25255B6-25255D

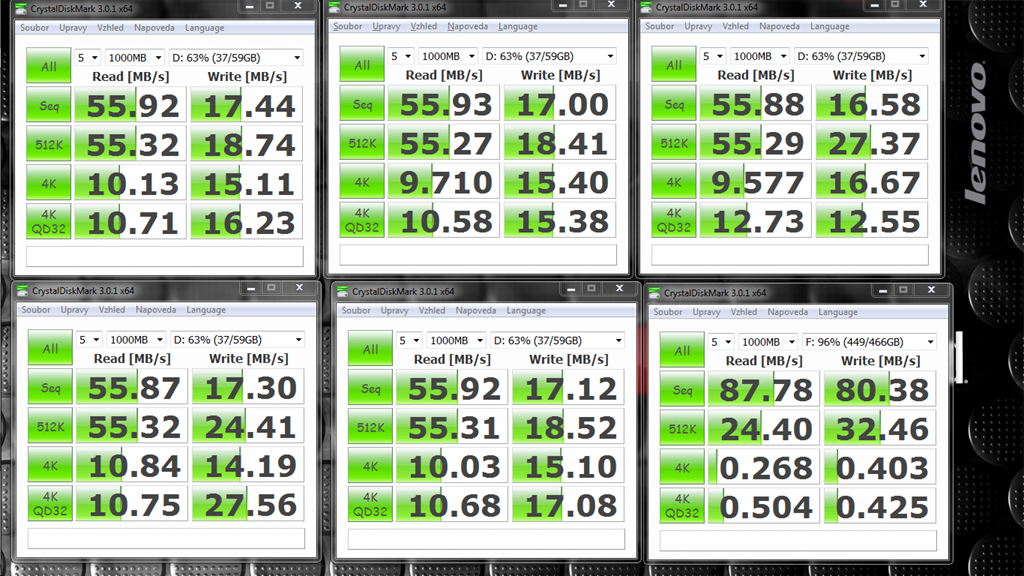

Při „stress testu“ bylo dosaženo stejných výsledků jako při předešlém měření.

Vpravo dole máte, pro porovnání klasický plotnový disk jedná se o ST9500420ASG – 7.200 RPM Seagate Momentus. Je vidět, že rychlosti čtení malých souborů jsou cca 20x větší než u klasického plotnového disku a to i při takové zátěži.

STRESS-252520TEST-25255B3-25255D

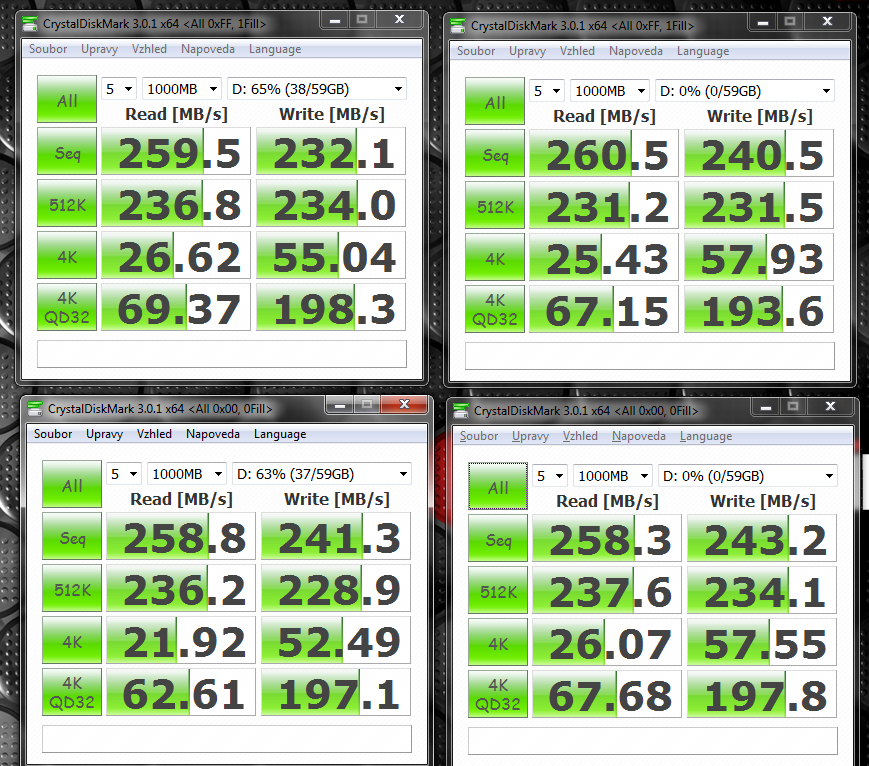

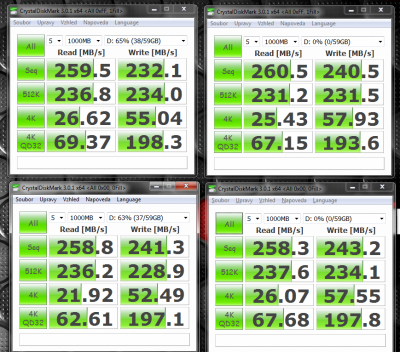

Samozřejmě jsem testoval i ZeroFill i OneFill:

 ZeroFill-25255B3-25255D

Závěr

Závěrem bych chtěl podotknout, že nižší přenosové rychlosti u T420 se dají vysvětlit agresivnějším řízením spotřeby a také omezením sběrnice z důvodu předpokládaného osazení WWAN modulu, na internetu jsem se dočetl, že např. X220 + Samsung 470 má přenosové rychlosti ještě nižší.

Mým záměrem bylo ukázat, že instalace SSD do ThinkPadu je velmi, ale velmi jednoduchá. Stejně tak přenesení OS na SSD je otázka pár minut a pár kliknutí (návod se tu objeví co nevidět). A můžete tak získat velmi svižný a tichý stroj, pro opravdu náročné uživatele můžete docílit úplné optimalizace OS. Já se za takhle náročného uživatele nepovažuji a důvod koupě SSD byl velmi jednoduchý, jednalo se mi o odkládací prostor pro školní věci.

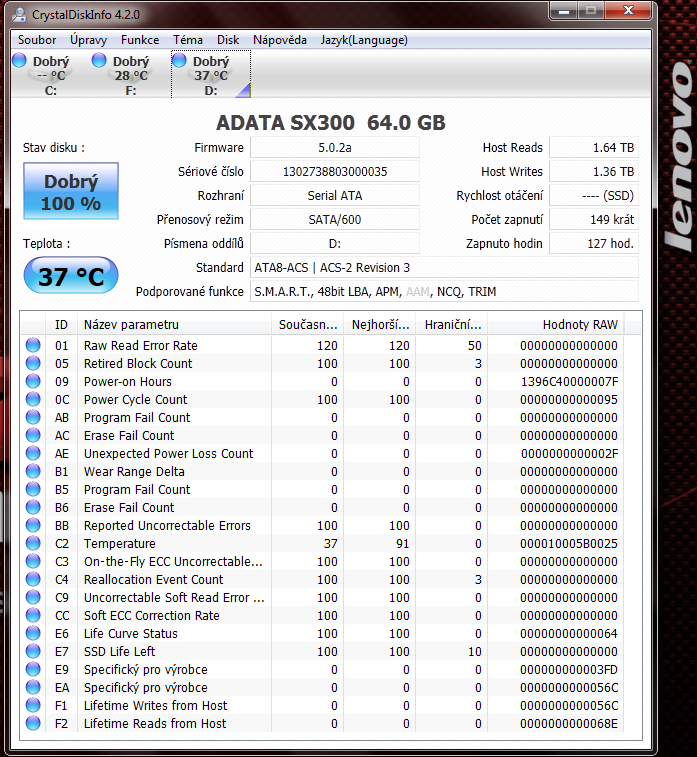

Další věc, která stojí za zmínku, je množství zapsaných/přečtených dat:

info-25255B4-25255D

1,6 TB přečteno a 1,3 TB zapsáno, a to nebylo s diskem během testování zacházeno „v rukavičkách“ , proto se prosím nebojte životnosti SSD disku, dříve než umřou fyzicky, umřou morálně.
